株式会社武田機械

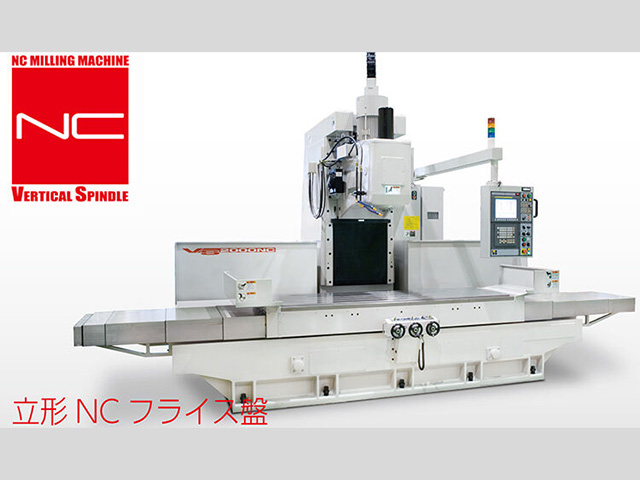

VS-type立形 TK-VS2000NC

お気に入りに追加

メーカー	株式会社武田機械
分類	NC立形フライス盤
型番	VS-type立形 TK-VS2000NC
特長	●X軸は2000、3300、4000mmのストローク選択が可能 ●Y軸850mm、Z軸630mmと余裕のあるストローク仕様 ●主軸はギアによる高低2段変速により、静粛な高速運転と高トルクで強力なツールクランプにおける低速運転での重切削が可能 ●コラムトラバース構造によりテーブルへの接近性が良いため楽な姿勢での作業が可能
テーブルサイズ (mm)	W : 2200 D : 730
テーブル移動距離 (mm)	X : 2000 Y : 850
ストローク (mm)	Z : 630
テーブル上面から主軸端面までの距離 (mm)	170～800
コラム前面から主軸中心線までの距離 (mm)	750
T溝本数×寸法 (mm)	5×22mm H8
ハンドル送り (mm)	0.001, 0.01, 0.1
主軸テーパ	7/24テーパNo.50
主軸回転変数	高低速2段(手動), 高低速2段(自動)
主軸回転数 (min-1)	30～2000
主軸最大トルク (N･m)	628
最大積載質量 (kg)	2500
制御装置メーカー	FANUC
切削送り速度(mm/min)	手動 : 1～1260 自動 : 1～3000
早送り速度(m/min)	X : 10 Y : 10 Z : 6
主軸電動機(30分/連続) (kW)	15
送り電動機 (kW)	X : 3.3 Y : 3.3 Z : 3.3
主軸潤滑油冷却循環ポンプ (W)	100
ファンクーラー電動機 (W)	33
摺動面潤滑ポンプ (W)	20
クーラントポンプ (W)	180
スクリューコンベア (W)	400
総電機容量 (kVA)	37
空気圧源	0.5Mpa 600NL/min
油圧装置油容量 (L)	9
摺動面潤滑油容量 (L)	3
クーラントタンク (L)	100
床面サイズ (mm)	W : 3950 D : 14000
機械サイズ (mm)	H : 2500
機械重量 (kg)	5300
標準付属品	切削油装置、主軸負荷計、チップコンベア(スパイラル方式)、主軸頭冷却装置(空冷)、工具一式(スパナ等)、レベリングブロック、油圧ユニット[VMC]、主軸エアブロー装置[VMC]
特別付属品	チップエアブロー装置、照明装置、自動電源遮断装置、機外テイクアップコンベア付切削油装置、スプラッシュガード、リジットタップ[VMC]、主軸回転数変更[VMC]、主軸回転速度変換数(自動)[VS]
備考	・ハンドル送りは1回転の値です。・主軸回転変数の高低速2段(自動)はオプションです。
