| メーカー | 株式会社武田機械 |
| 分類 | NC立形フライス盤 |

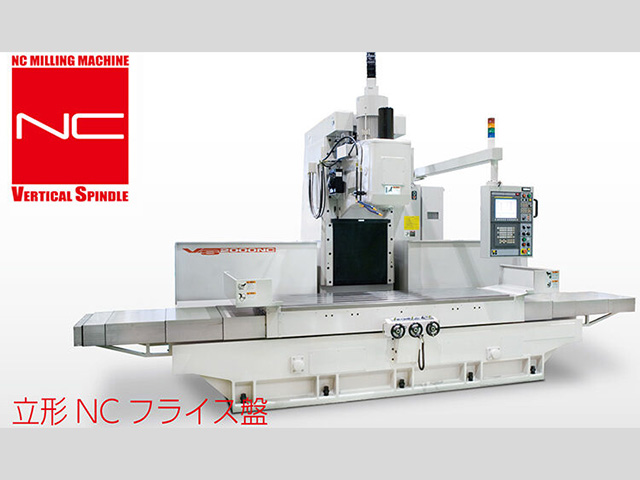

| 製品名 | VS-type立形 TK-VS3300NC |
特長・特徴 | ●X軸は2000、3300、4000mmのストローク選択が可能
●Y軸850mm、Z軸630mmと余裕のあるストローク仕様
●主軸はギアによる高低2段変速により、静粛な高速運転と高トルクで強力なツールクランプにおける低速運転での重切削が可能
●コラムトラバース構造によりテーブルへの接近性が良いため楽な姿勢での作業が可能 |
テーブルサイズ
(mm) |
W : 3500
D : 730
|
テーブル移動距離
(mm) |
X : 3300
Y : 850
|
ストローク (mm) |
Z : 630
|
テーブル上面から主軸端面までの距離
(mm) | 170～800 |
コラム前面から主軸中心線までの距離
(mm) | 750 |
T溝本数×寸法
(mm) | 5×22mm H8 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | 7/24テーパNo.50 |
主軸回転変数
| 高低速2段(手動), 高低速2段(自動) |
主軸回転数 (min-1) | 30～2000 |
主軸最大トルク
(N･m) | 628 |
最大積載質量
(kg) | 3500 |
制御装置メーカー
| FANUC |
切削送り速度(mm/min)
|
手動 : 1～1260
自動 : 1～3000
|
早送り速度(m/min)
|
X : 10
Y : 10
Z : 6
|
主軸電動機(30分/連続)
(kW) | 15 |
送り電動機 (kW) |
X : 7.5
Y : 3.3
Z : 3.3
|
摺動面潤滑ポンプ(W)
| 20 |
主軸潤滑油冷却循環ポンプ
(W) | 100 |
ファンクーラー電動機
(W) | 33 |
クーラントポンプ
(W) | 180 |
スクリューコンベア
(W) | 750 |
空気圧源 | 0.5Mpa 600NL/min |
油圧装置油容量
(L) | 9 |
摺動面潤滑油容量
(L) | 3 |
クーラントタンク
(L) | 200 |
床面サイズ (mm) |
W : 3950
D : 18000
|
機械サイズ (mm) |
H : 3500
|
機械重量 (kg) | 8400 |
標準付属品 | 切削油装置、主軸負荷計、チップコンベア(スパイラル方式)、主軸頭冷却装置(空冷)、工具一式(スパナ等)、レベリングブロック、油圧ユニット[VMC]、主軸エアブロー装置[VMC] |
特別付属品 | チップエアブロー装置、照明装置、自動電源遮断装置、機外テイクアップコンベア付切削油装置、スプラッシュガード、リジットタップ[VMC]、主軸回転数変更[VMC]、主軸回転速度変換数(自動)[VS] |
備考 | ・ハンドル送りは1回転の値です。
・主軸回転変数の高低速2段(自動)はオプションです。 |
