| メーカー | 株式会社武田機械 |
| 分類 | 立形マシニング |
| 製品名 | インモーションセンタ TK66S-6000MV-4 |

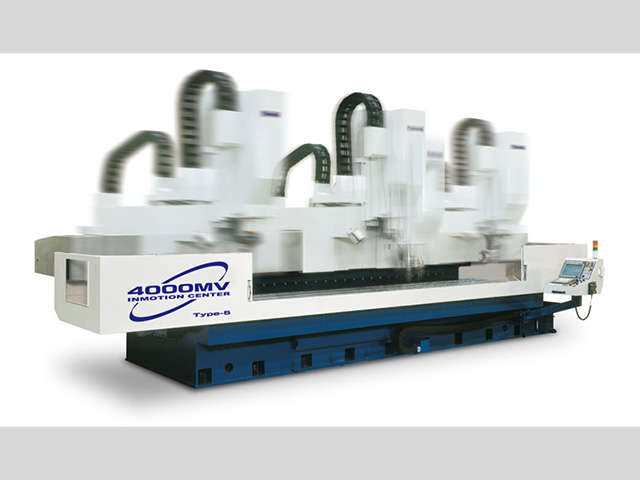

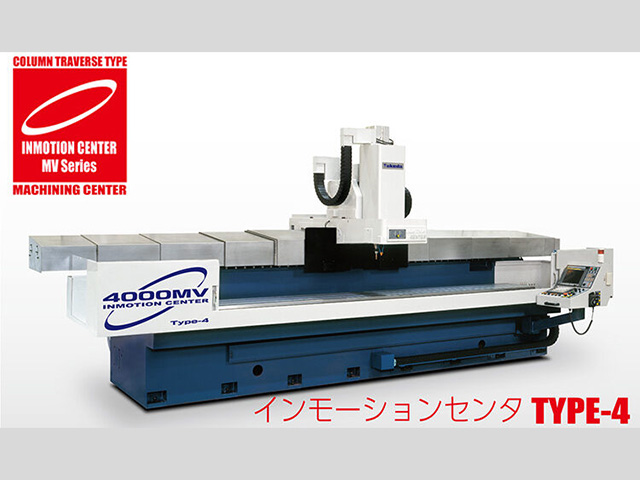

特長 | ●インモーションセンタは省スペース・長尺ワーク加工に最適なテーブル固定・コラムトラベリング構造の立形マシニングセンタです
●TYPE-4はJIS No.40のスピンドル、Y軸ストロークが400mm
●テーブルまでの接近性が良く、容易にワークのセッティングを行うことが可能
●小物ワークを並べて多数個取りするような加工が可能
●アングルヘッドを装着し長尺ワークの側面加工も可能 |
テーブルサイズ
(mm) |
φ : 6200
W : 450
|
T溝本数×寸法
| 3×16mm H8 |
コラム移動量
(mm) |
X : 6000
Y : 400
|
主軸頭の移動量
(mm) |
Z : 310
|
主軸端面とテーブル上面の距離
(mm) | 132～442 |
主軸テーパ | JIS No.40 |
主軸回転数 (min-1) | 50～4000, 6000, 8000, 10000 |
主軸電動機(15分/連続)
(kW) | 3.7/2.2 |
主軸電動機(30分/連続)
(kW) | 5.5/3.7 |
送り軸用電動機
(kW) |
X : 4.0
Y : 1.6
Z : 1.6
|
制御装置メーカー
| FANUC |
最大積載質量
(kg) | 3000 |
機械サイズ (mm) |
W : 8450
D : 2625
H : 3060
|
床面サイズ(保守エリア)
(mm) |
W : 8450
D : 3060
|
機械重量 (kg) | 12000 |
早送り速度 (m/min) |
X : 20
Y : 30
Z : 24
|
切削送り速度(mm/min)
| 1～5000 |
ツールシャンク形式
| BT40 |
プルスタッド形式
| MASⅠ, MASⅡ |
工具本数 (本) | 66 |
工具径(隣接あり)
(mm) | 80 |
工具長さ (mm) | 240 |
工具質量 (kg) | 5 |
工具選択方式
| 番地固定式 |
エアー圧力 (MPa) | 0.5 |
エアー流量 (NL/min) | 300 |
位置決め精度
(mm) | 許容値：0.01/300(実績値：0.003/300) |
繰返し位置決め精度
(mm) | 許容値：±0.01(実績値：±0.003) |
総電気容量 (kVA) | 13 |
備考 | ・主軸回転数6000min-1, 8000min-1, 10000min-1はオプションです。
・主軸電動機(30分/連続)はオプションです。
・プルスタッド形式のMASⅠはオプションです。
・位置決め精度、繰り返し位置決め精度の実績値は保証値ではありません。 |
| メーカーHP | |
