芝浦機械株式会社

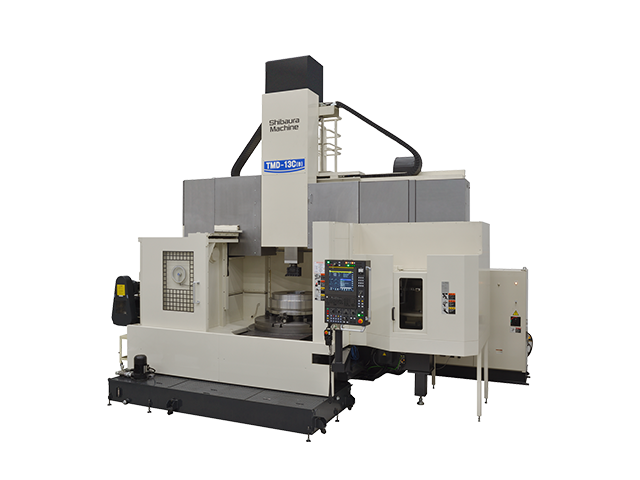

TMD-13

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	芝浦機械株式会社
分類	複合加工機
製品名	TMD-13
特長	●ターニングセンタ
最大加工径 (mm)	φ : 1600
最大加工長 (mm)	1100
制御装置メーカー	FANUC
制御装置	31i-B
床面サイズ (mm)	W : 5740 D : 4460
機械サイズ (mm)	H : 5500
機械質重 (kg)	20000
主軸回転数 (min-1)	2～120, 8～450
回転速度変換数	2
回転工具回転速度 (min-1)	25～3000
工具本数 (本)	24, 36, 48, 60
工具主軸シャンク形式(テーパ穴)	7/24テーパNo.50(プルスタッドJIS 50P)
スルースピンドル圧 (MPa)	0.8, 2.0, 7.0, 14.0
ストローク (mm)	X : -630～920 Z : 800
主軸貫通穴径 (mm)	φ : 320
最大切削力 (N)	16775
テーブルの直径 (mm)	φ : 1250
ラムの最大主切削力 (N)	24500
テーブル上最大積載量 (kg)	8000
回転用電動機テーブル (kW)	VAC45/37(30分/連続)
回転用電動機ラム (kW)	VAC22/15(30分/連続)
空気圧源圧力 (MPa)	0.5～0.8
空気圧源流量(NL/min)	300
電源容量 (kVA)	80
備考	・主軸回転数は、低速の場合2～120min-1、高速の場合は8～450min-1です。・オプションの場合、工具本数は24, 36, 48, 60本・オプションの場合、スルースピンドル圧は0.8, 2.0, 7.0, 14.0
