東台精機ジャパン株式会社

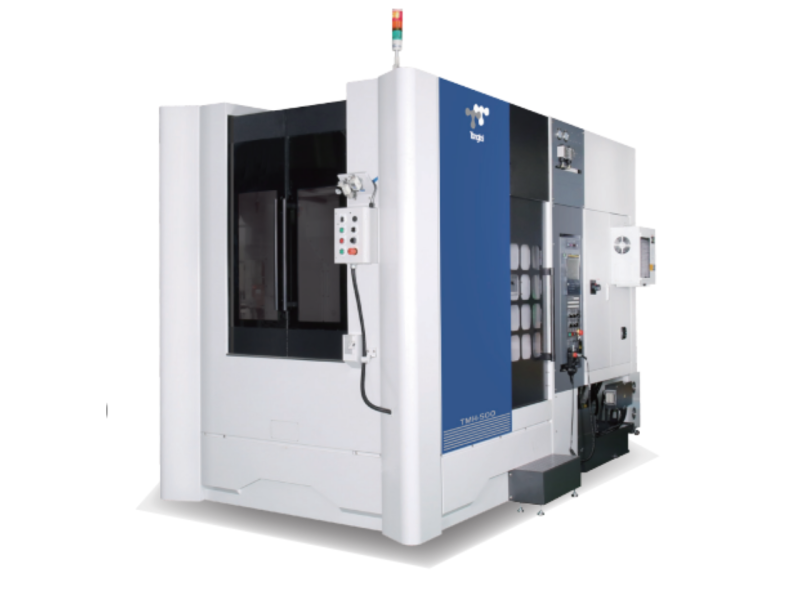

TMH-500

お気に入りに追加

比較リストに選択

お問い合わせ

メーカー	東台精機ジャパン株式会社
分類	横形マシニング
製品名	TMH-500
テーブルサイズ (mm)	φ : 500
ストローク(X) (mm)	710
ストローク(Y) (mm)	600
ストローク(Z) (mm)	600
B軸最小割出し角度 (°)	0.001
主軸端面とテーブル中心の距離 (mm)	170~770
スピンドルゲージラインとテーブル中心の距離 (mm)	140~740
床面からテーブル上面の距離 (mm)	1185
主軸テーパ	7/24テーパNo.40, No50, BT-50
主軸回転数 (min-1)	6000, 8000, 10000, 12000
主軸用電動機	7.5, 11, 15, 18.5
制御装置メーカー	FANUC
制御装置	0i-MF
最大ワーク寸法 (mm)	φ : 700 H : 700
最大積載質量 (kg)	650
機械サイズ (mm)	W : 3800 D : 2300 H : 3200
機械重量 (kg)	9500
早送り速度 (m/min)	X : 48 Y : 48 Z : 48
切削送り速度 (m/min)	1~10000
工具本数 (本)	24, 30
最大工具寸法(バイト) (mm)	□ : 110, 125
最大工具寸法(スリーブ) (mm)	φ : 210, 229
工具長さ (mm)	350
工具質量 (kg)	15
備考	主軸はダイレクトドライブとベルトドライブのどちらかを選択いただけます。ダイレクトドライブの主軸回転数は8, 000min-1(オプション：10, 000min-1、12, 000min-1)となり、ベルトドライブの主軸回転数は6, 000min-1となります。ダイレクトドライブの主軸用電力は11/7.5kW（オプション：18.5/15kW）となり、ベルトドライブの主軸回転数は15/11kWになります。工具本数の24本は標準仕様、30本がオプションです。最大工具寸法(バイト)のΦ95は標準仕様、Φ75がオプションです。最大工具寸法(バイト)のΦ185は標準仕様、Φ150がオプションです。
