| メーカー | 東台精機ジャパン株式会社 |
| 分類 | 立形マシニング |

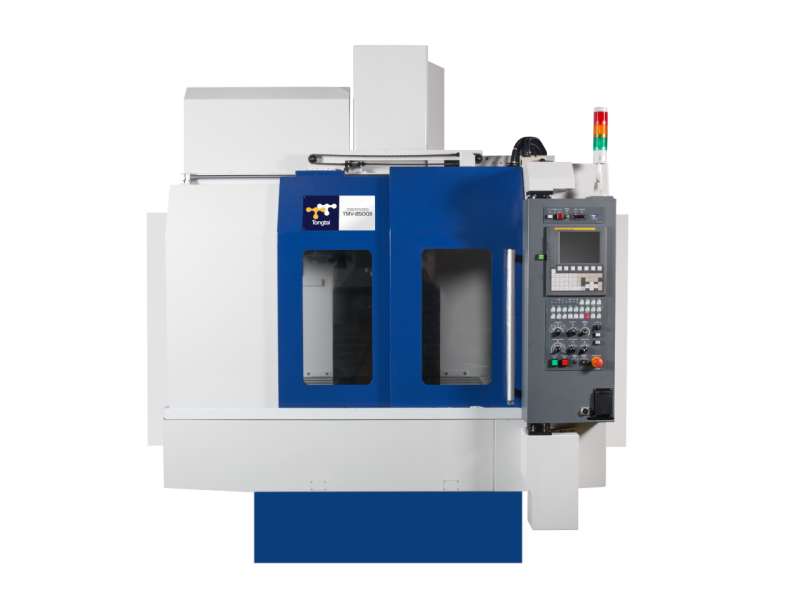

| 製品名 | TMV-1050QII |
特長・特徴 | 高速自動工具交換装置により、工具交換時間が2秒未満に短縮されます。
優れたC型機械構造設計により、高い機械剛性を実現します。
高速・精密加工においても優れた位置決め精度を保証します。
使いやすい操作パネルにより、作業効率が向上します。
主軸熱変位補正機能を搭載し、機械構造と送り軸の温度変化を監視するだけでなく、主軸の熱変位補正も実行することで、加工安定性を向上させます。 |
テーブルサイズ
(mm) |
W : 1100
D : 600
|
テーブルハイト(床面より)
(mm) | 900 |
最大積載量 (mm) | 800 |
T型スロット(スロット数×幅×間隔)
| 18×5 |
ストローク(X)
(mm) | 1050 |
ストローク(Y)
(mm) | 600 |
ストローク(Z)
(mm) | 530 |
主軸端面とテーブル中心の距離
(mm) | 100~630 |
主軸回転数 (min-1) | 8000, 10000, 12000, 15000 |
主軸用電動機
| 11, 15, 18.5 |
サーボモーター(X)
(kW) |
X : 4.5
|
サーボモーター(Y)
(kW) |
Y : 4.5
|
サーボモーター(Z)
(kW) |
Z : 5.5
|
制御装置メーカー
| FANUC |
制御装置 | 0i-MF |
機械サイズ (mm) |
W : 2500
D : 3260
H : 2810
|
機械重量 (kg) | 5900 |
早送り速度 (m/min) |
X : 48
Y : 48
Z : 48
|
切削送り速度
(m/min) | 1~12000 |
ツールシャンク形式
| 7/24テーパNo.40BT-40 |
工具本数 (本) | 24, 30 |
最大工具寸法(バイト)
(mm) |
□ : 89
|
最大工具寸法(スリーブ)
(mm) |
φ : 125
|
工具長さ (mm) | 250 |
工具質量 (kg) | 7 |
備考 | Belt typeの主軸回転数の8000min-1が標準仕様、10000min-1がオプションです。
Direct-drive typeの10000min-1, 12000min-1, 15000min-1はオプションです。
工具本数の30はオプションです。 |
