東台精機ジャパン株式会社

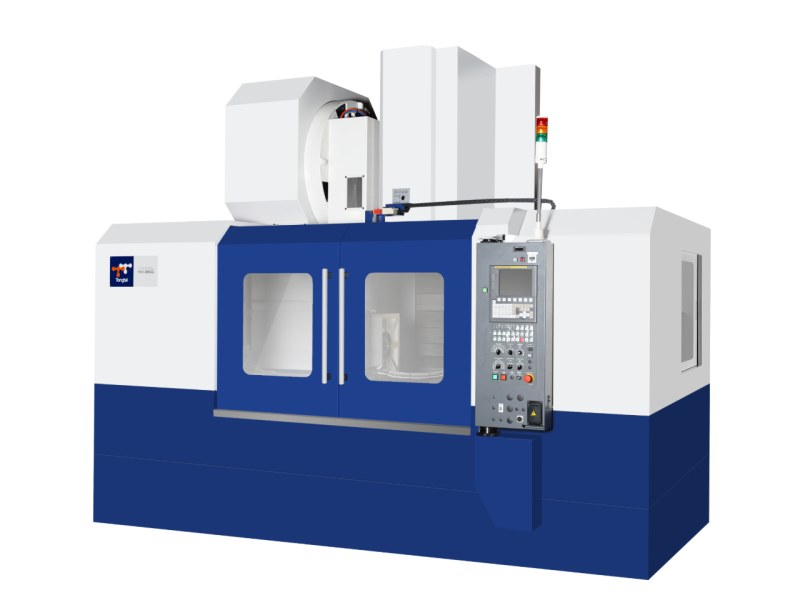

TMV-1350A

お気に入りに追加

メーカー	東台精機ジャパン株式会社
分類	立形マシニング
製品名	TMV-1350A
特長・特徴	高剛性ボックスウ設計、長い加工ストローク、高トルク出力スピンドルを備えて、重切削に適しています。 2つのチップオーガーとフラッシングシステムを搭載し、加工中に大量の切粉が発生しても、切粉を容易に処理できるため、切粉の滞留を防ぎます。
テーブルサイズ (mm)	W : 1500 D : 750
テーブルハイト(床面より) (mm)	950
最大積載量 (mm)	1300
T型スロット(スロット数×幅×間隔)	18×5
ストローク(X) (mm)	1350
ストローク(Y) (mm)	750
ストローク(Z) (mm)	700
主軸端面とテーブル中心の距離 (mm)	200~900
主軸回転数 (min-1)	3500, 6000
主軸用電動機	11, 15
サーボモーター(X) (kW)	X : 4
サーボモーター(Y) (kW)	Y : 4
サーボモーター(Z) (kW)	Z : 7
制御装置メーカー	FANUC
制御装置	0i-MF
機械サイズ (mm)	W : 3700 D : 3640 H : 3250
機械重量 (kg)	13000
早送り速度 (m/min)	X : 20 Y : 20 Z : 15
切削送り速度 (m/min)	0~5000
ツールシャンク形式	7/24テーパNo.50, BT-50
工具本数 (本)	24, 32
最大工具寸法(バイト) (mm)	□ : 110, 125
最大工具寸法(スリーブ) (mm)	φ : 200, 220
工具長さ (mm)	350
工具質量 (kg)	15
備考	主軸回転数の6, 000min-1はオプションです。工具本数の32はオプションです。工具最大寸法の125、220はオプションです。
