東台精機ジャパン株式会社

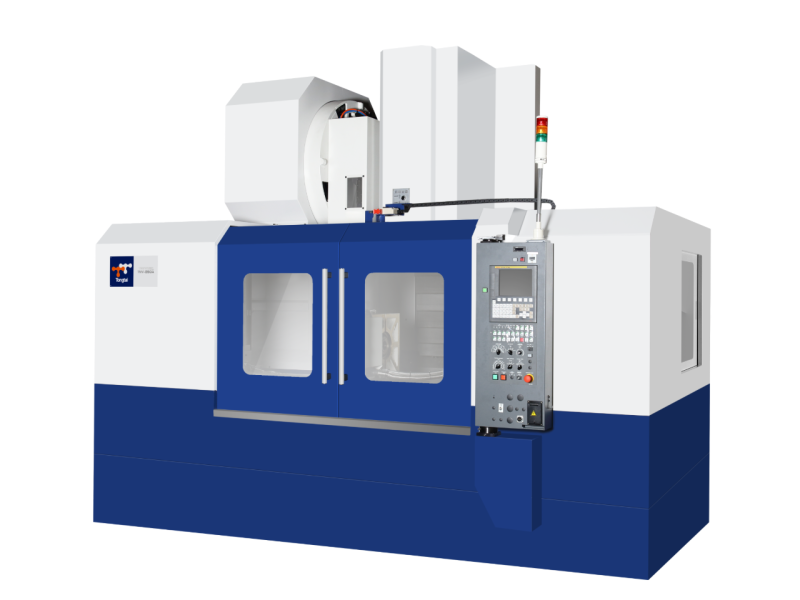

TMV-1600A

お気に入りに追加

メーカー	東台精機ジャパン株式会社
分類	立形マシニング
製品名	TMV-1600A
特長・特徴	高剛性ボックスウ設計、長い加工ストローク、高トルク出力スピンドルを備えて、重切削に適しています。 3つのチップオーガーとフラッシングシステムを搭載し、加工中に大量の切粉が発生しても、切粉を容易に処理できるため、切粉の滞留を防ぎます。
テーブルサイズ (mm)	W : 1700 D : 850
テーブルハイト(床面より) (mm)	950
最大積載量 (mm)	2000
T型スロット(スロット数×幅×間隔)	18×6
ストローク(X) (mm)	1600
ストローク(Y) (mm)	800
ストローク(Z) (mm)	700
主軸端面とテーブル中心の距離 (mm)	200~900
主軸回転数 (min-1)	3500, 6000
主軸用電動機	11, 15, 18.5
サーボモーター(X) (kW)	X : 4
サーボモーター(Y) (kW)	Y : 4
サーボモーター(Z) (kW)	Z : 7
制御装置メーカー	FANUC
制御装置	0i-MF
機械サイズ (mm)	W : 4250 D : 3440 H : 3290
機械重量 (kg)	1500
早送り速度 (m/min)	X : 15 Y : 15 Z : 12
切削送り速度 (m/min)	0~5000
ツールシャンク形式	7/24テーパNo.50, BT-50
工具本数 (本)	32, 40
最大工具寸法(バイト) (mm)	□ : 125
最大工具寸法(スリーブ) (mm)	φ : 220
工具長さ (mm)	300
工具質量 (kg)	15
備考	主軸回転数の6, 000min-1はオプションです。主軸用電動機は、標準仕様が11kW、15kWで、オプション仕様が15kW、18.5kWとなります。工具本数の40はオプションです。
