| メーカー | 東台精機ジャパン株式会社 |
| 分類 | 立形マシニング |

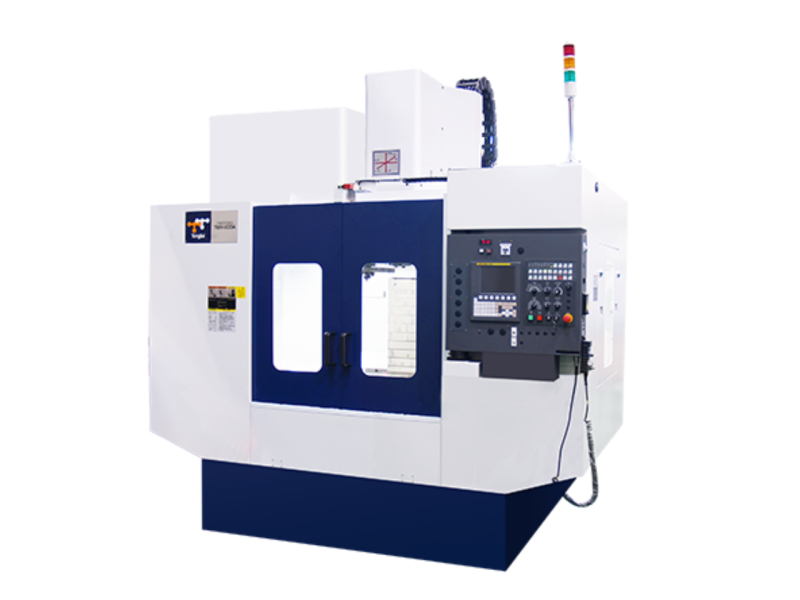

| 製品名 | TMV-920A |
特長・特徴 | 特殊な構造設計、高い剛性、優れた振動吸収性により、機械の加工精度と安定性を確保します。 |
テーブルサイズ
(mm) |
W : 1000
D : 530
|
テーブルハイト(床面より)
(mm) | 900 |
最大積載量 (mm) | 1000 |
T型スロット(スロット数×幅×間隔)
| 18×5 |
ストローク(X)
(mm) | 920 |
ストローク(Y)
(mm) | 530 |
ストローク(Z)
(mm) | 530 |
主軸端面とテーブル中心の距離
(mm) | 100~630 |
主軸回転数 (min-1) | 3500, 6000, 8000, 10000 |
主軸用電動機
| 7.5, 9, 11, 15 |
サーボモーター(X)
(kW) |
X : 3
|
サーボモーター(Y)
(kW) |
Y : 3
|
サーボモーター(Z)
(kW) |
Z : 7
|
制御装置メーカー
| FANUC |
制御装置 | 0i-MF |
機械サイズ (mm) |
W : 2260
D : 3050
H : 2920
|
機械重量 (kg) | 7700, 8600 |
早送り速度 (m/min) |
X : 30
Y : 30
Z : 24
|
切削送り速度
(m/min) | 1~10000 |
ツールシャンク形式
| 7/24テーパNo.40, 7/24テーパNo.50, BT-40, BT-50 |
工具本数 (本) | 24, 30 |
最大工具寸法(バイト)
(mm) |
□ : 89, 110
|
最大工具寸法(スリーブ)
(mm) |
φ : 125, 200
|
工具長さ (mm) | 250, 300 |
工具質量 (kg) | 7, 15 |
備考 | ツールシャンク形式の7/24テーパNo.50, BT50はオプションです。
工具本数の30はオプションです。
BT40の場合、主軸回転数の8000min-1が標準仕様、10000min-1がオプションです。
主軸用電動機の9/7.5kWが標準仕様、15/11kWはオプションです。
機械重量は7700kgになります。
BT50の場合、主軸回転数の3500min-1が標準仕様、6000min-1がオプションです。
主軸用電動機の15/11kWになります。
機械重量は8600kgになります。 |
