株式会社ソディック

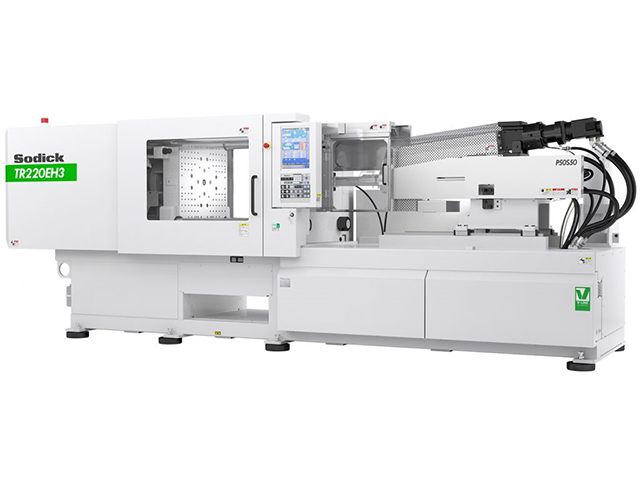

TR220EH3

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	TR220EH3
型開閉方式	電動サーボボールネジ
型締方式	ロッキング直圧
最大型締力 (tnf)	2156
タイバー間隔 (mm)	W : 660 L : 610
プラテン寸法 (mm)	W : 780 L : 730
デイライト (mm)	950
型開閉力(定格) (kN)	18.8
型開閉力(瞬時) (kN)	37.6
最小金型厚さ (mm)	300
最大金型厚さ (mm)	650
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	120
エジェクター突出力 (kN)	36.1
エジェクター突出保持力 (kN)	21.6
適応プランジャー径 (mm)	50
最大プランジャーストローク	200
射出容量 (cc)	392
最大射出圧力 (MPa)	219.5
射出率 (cm3/sec)	589
最大射出速度 (mm/sec)	300
ノズル押付力 (kN)	25.4
ユニット移動ストローク (mm)	400
スクリュー径 (mm)	50
定格スクリュトルク (N･m)	705
スクリュ回転仕様	200
可塑化射出方式	スクリュプリプラ
可塑化能力 (kg/hour)	100
専用材料タンク容量 (L)	169.4
温度制御	7点
ヒータ容量(AC)	21.2
ACサーボモーター容量 (kW)	9
油圧ポンプ用ACサーボモーター容量 (kW)	7.5
油圧回路圧力 (MPa)	18.5
本体サイズ (mm)	W : 5264 D : 1641 H : 1915
本体重量 (kg)	8000
備考	・デイライトは、最大型厚+最大ストロークの値です。・油圧回路圧力は、最大値です。・不断の研究により予告なく仕様の変更を行う場合があります。
