株式会社ソディック

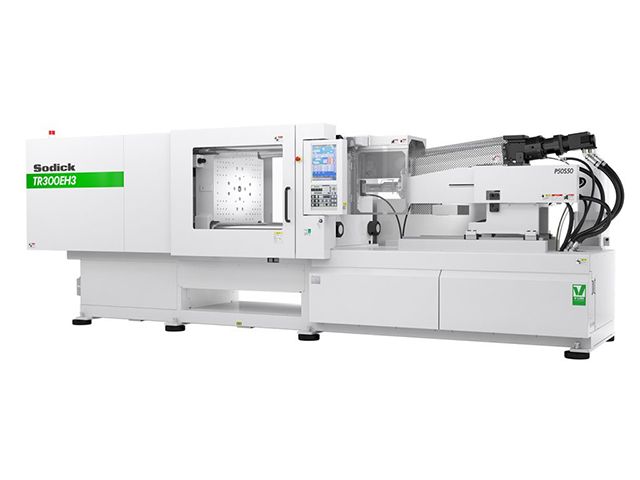

TR300EH3(1)

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	TR300EH3(1)
型開閉方式	電動サーボボールネジ
型締方式	ロッキング直圧
最大型締力 (tnf)	2940
タイバー間隔 (mm)	W : 730 L : 660
プラテン寸法 (mm)	W : 940 L : 870
デイライト (mm)	1200
型開閉力(定格) (kN)	24.7
型開閉力(瞬時) (kN)	49.4
最小金型厚さ (mm)	300
最大金型厚さ (mm)	700
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	150
エジェクター突出力 (kN)	36.1
エジェクター突出保持力 (kN)	21.6
適応プランジャー径 (mm)	50
最大プランジャーストローク	200
射出容量 (cc)	392
最大射出圧力 (MPa)	219.5
射出率 (cm3/sec)	589
最大射出速度 (mm/sec)	300
ノズル押付力 (kN)	25.4
ユニット移動ストローク (mm)	460
スクリュー径 (mm)	50
定格スクリュトルク (N･m)	705
スクリュ回転仕様	200
可塑化射出方式	スクリュプリプラ
可塑化能力 (kg/hour)	100
専用材料タンク容量 (L)	169.4
温度制御	7点
ヒータ容量(AC)	21.2
ACサーボモーター容量 (kW)	14
油圧ポンプ用ACサーボモーター容量 (kW)	7.5
油圧回路圧力 (MPa)	18.5
本体サイズ (mm)	W : 5844 D : 1691 H : 1992
本体重量 (kg)	10500
備考	・デイライトは、最大型厚+最大ストロークの値です。・油圧回路圧力は、最大値です。・不断の研究により予告なく仕様の変更を行う場合があります。
