株式会社ソディック

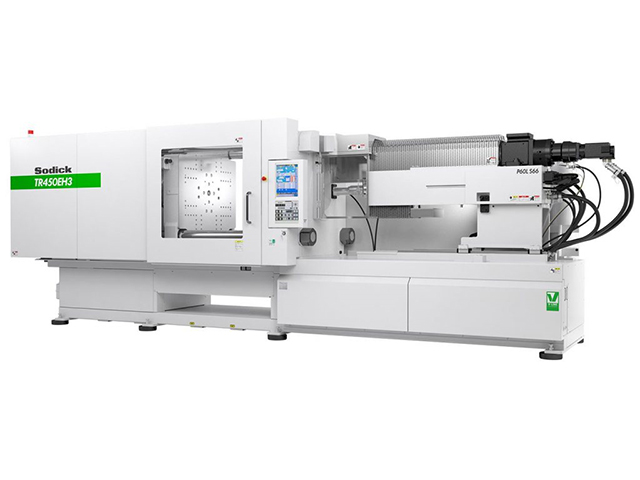

TR350EH3(1)

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	TR350EH3(1)
型開閉方式	電動サーボボールネジ
型締方式	ロッキング直圧
最大型締力 (tnf)	3430
タイバー間隔 (mm)	W : 820 L : 820
プラテン寸法 (mm)	W : 1140 L : 1140
デイライト (mm)	1350
型開閉力(定格) (kN)	20.2, 294
型開閉力(瞬時) (kN)	48.4, 294
最小金型厚さ (mm)	450
最大金型厚さ (mm)	950
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	150
エジェクター突出力 (kN)	40.6
エジェクター突出保持力 (kN)	21.7
適応プランジャー径 (mm)	50
最大プランジャーストローク	200
射出容量 (cc)	392
最大射出圧力 (MPa)	219.5
射出率 (cm3/sec)	589
最大射出速度 (mm/sec)	300
ノズル押付力 (kN)	25.4
ユニット移動ストローク (mm)	540
スクリュー径 (mm)	50
定格スクリュトルク (N･m)	705
スクリュ回転仕様	20000
可塑化射出方式	スクリュプリプラ
可塑化能力 (kg/hour)	100
専用材料タンク容量 (L)	169.4
温度制御	7点
ヒータ容量(AC)	21.2
ACサーボモーター容量 (kW)	9
油圧ポンプ用ACサーボモーター容量 (kW)	7.5
油圧回路圧力 (MPa)	18.5
本体サイズ (mm)	W : 6123 D : 1765 H : 2245
本体重量 (kg)	15000
備考	・デイライトは、最大型厚+最大ストロークの値です。・型開閉力は、アシスト機能により最大294kNの初期開閉力を発生することができます。・油圧回路圧力は、最大値です。・不断の研究により予告なく仕様の変更を行う場合があります。
