SCANTECH

TRACKSCAN-Sharp 49

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	SCANTECH
分類	3Dスキャナ
製品名	TRACKSCAN-Sharp 49

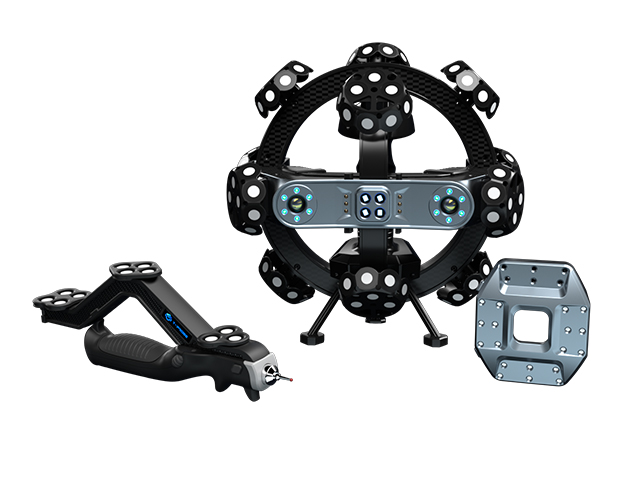

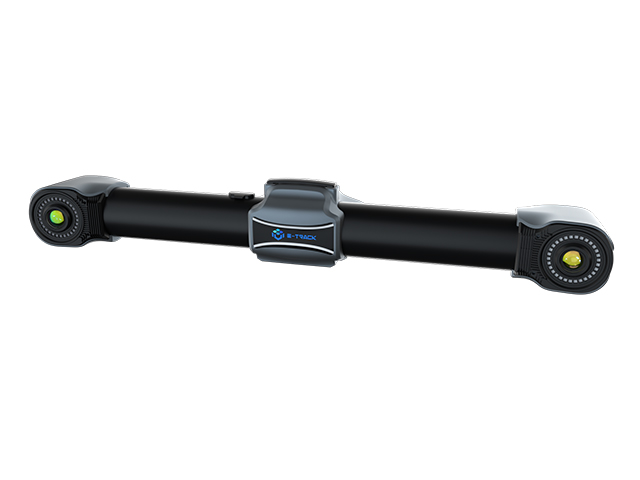

特長・特徴	TRACKSCAN-Sharpは、ハンディー型3Dスキャナーと光学式トラッカーで構成され、大型部品の測定に適した、革新的な光学トラッキング式3Dスキャンシステムです。最大6メートルのトラッキング距離、49平方メートルの空間測定範囲、最大0.049mm(10.4平方メートル)の空間測定精度によって、光学測定を新しいレベルに引き上げます。
スキャンモード(高速スキャン)	21本クロスブルーレーザー
スキャンモード(高解像度スキャン)	7本平行ブルーレーザー
スキャンモード(ディープホールスキャン)	1本ブルーレーザー
最高精度 (mm)	0.025
最大スキャン速度(点/秒)	2600000
最大スキャン幅 (mm)	500×600
レーザーレベル	Class 2M
最高解像度 (mm)	0.020
体積精度10.4m3(トラッキング距離3.5m) (mm)	0.049
体積精度28.6m3(トラッキング距離5.0m) (mm)	0.067
体積精度49.0m3(トラッキング距離6.0m) (mm)	0.089
体積精度(MSCAN写真測量システム使用時)	0.044mm+0.012mm/m

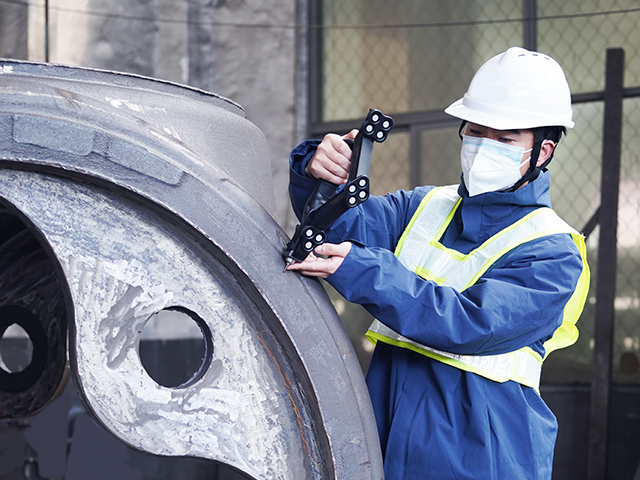

プローブ精度 (mm)	0.030
穴ピッチ精度 (mm)	0.050
焦点距離 (mm)	300
被写界深度 (mm)	400
出力形式	stl, ply, obj, igs, wrl, xyz, dae, fbx, ma, asc
動作温度範囲 (℃)	0～45
動作湿度範囲(結露なし) (%RH)	10～90
インターフェース	USB3.0
PCスペック	CPU：i9 12コア/24スレッド以上 GPU：NVIDIA独立グラフィックボード8G以上メモリ：32GB以上(64GB推奨) OS：Windows10/11
ソフトウェア	Tviewer
認定	CE, RoHS, WEEE
備考	・最高精度は、 ISO 17025 試験所認定：VDI/VDE 2634 part3 規格および JJF 1951 仕様に基づく寸法検出誤差（PS）の性能評価です。・体積精度は、ISO 17025 試験所認定：VDI/VDE 2634 part3 規格および JJF 1951 仕様に基づくボール中心間距離測定誤差(SD)の性能評価です。・最大スキャン幅はワンショットの値です。・プローブ精度はオプションです。・穴ピッチ精度はオプションです。・PCスペックは、最低PCスペックです。
