芝浦機械株式会社

TUD-20

お気に入りに追加

メーカー	芝浦機械株式会社
分類	NC立旋盤
製品名	TUD-20
最大加工径 (mm)	φ : 2700
最大加工長 (mm)	1600
制御装置メーカー	FANUC
制御装置	31i-B
床面サイズ (mm)	W : 6660 D : 5270
機械サイズ (mm)	H : 5685
機械質重 (kg)	32000
主軸回転数 (min-1)	2～62, 8～250
回転速度変換数	2
工具本数 (本)	12, 24, 36
工具主軸シャンク形式(テーパ穴)	7/24テーパNo.55(プルスタッドJIS 55P)
ストローク (mm)	X : -1005～1370 Z : 1050
主軸貫通穴径 (mm)	φ : 320
最大切削力 (N)	33100
テーブルの直径 (mm)	φ : 2000
ラムの最大主切削力 (N)	30000
テーブル上最大積載量 (kg)	15000
回転用電動機テーブル (kW)	VAC45/37(30分/連続)
回転用電動機ラム (kW)	VAC22/15(30分/連続)
空気圧源圧力 (MPa)	0.5～0.8
空気圧源流量(NL/min)	300
電源容量 (kVA)	80

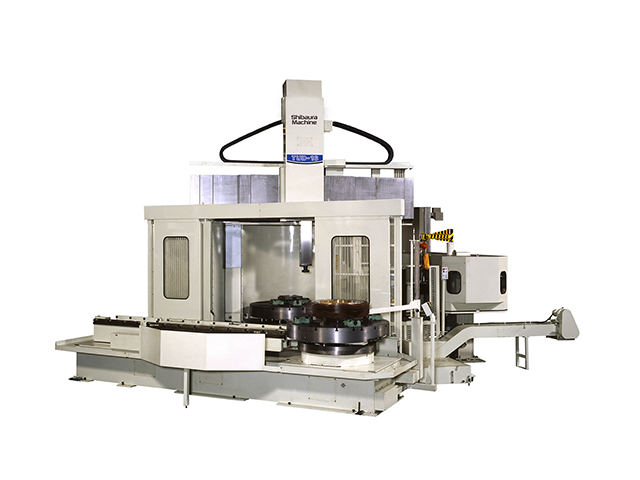

備考	・主軸回転数は、低速の場合2～62min-1、高速の場合は8～250min-1です。・オプションの場合、工具本数は12, 24, 36本・写真はTUD-16です。
