| メーカー | 東台精機ジャパン株式会社 |
| 分類 | NC立旋盤 |

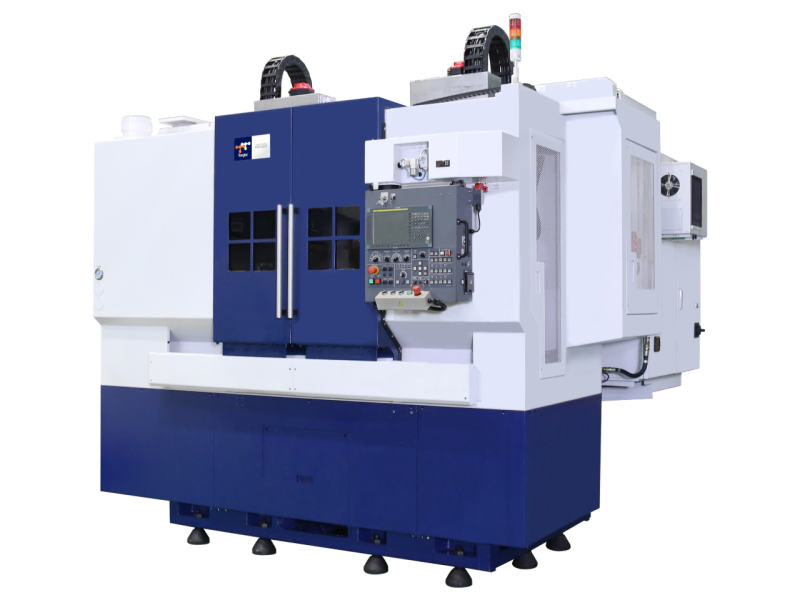

| 製品名 | TVW-28T |
特長・特徴 | アルミホイール加工専用の立旋盤
X軸およびZ軸の両方にボックスガイド構造を採用しています。
適切な熱処理および研削工程により、高精度の送りユニットは重切削や間欠切削に対して高い剛性を提供します。
ボックスガイドの側面にはタ―カイトBと精密な加工を施し、最良の潤滑効果を確保しています。 |
切削送り量 (mm/rev) |
X : 0.001～5000
Z : 0.001～5000
|
アルミホイール外形
(inch) | 14～28 |
アルミホイール高さ
(inch) | 6～18.5 |
ストローク (mm) |
X : 540
Z : 750
|
早送り速度 (mm/rev) |
X : 20
Z : 20
|
主軸端形状 | A2-11 |
主軸回転速度
(min-1) | 2000 |
主軸軸受内径
(mm) |
φ : 160
|
刃物台最大工具本数
| 6 |
刃物台外径シャンク
(mm) | 32×32 |
刃物台内径シャンク
(mm) | 50 |
制御装置メーカー
| FANUC |
制御装置 | 0i-TF |
主軸電動機(kW)
| 37, 45 |
各サーボモーター
(kW) |
X : 4
Z : 7
|
油圧モータ (kW) | 3.75 |
油圧装置タンク容量
(L) | 80 |
機械サイズ (mm) |
W : 2540
D : 4060
H : 4080
|
機械質重 (kg) | 15000 |
クーラントタンク容量
(L) | 600 |
クーラントモータ（1/2/3）
(kW) | 2.2×1 |
