| メーカー | Huizhuan Technology Group Co., Ltd |
| 分類 | 立形マシニング |

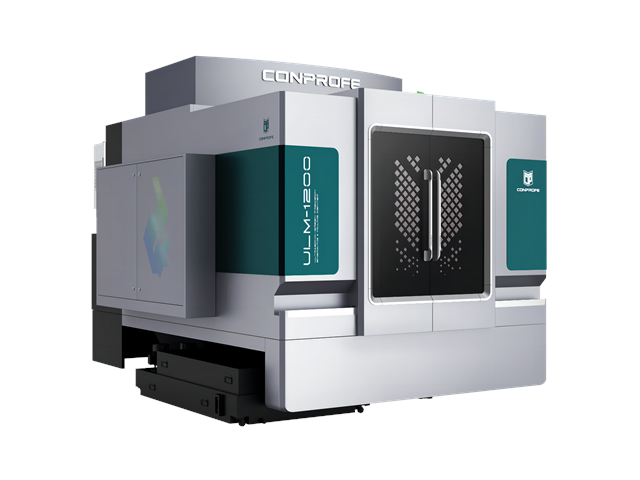

| 製品名 | 彫刻フライスマシニングセンタ ULM-1200C |
特長・特徴 | ・CONPROFE自社開発のスマート超音波加工システムと合わせることで、難加工材料の加工課題を解決
・内部冷却超臨界CO2や最小潤滑(MQL)冷却システムによりクリーンな切削を実現
・高回転超音波電動スピンドル搭載
・位置決め精度5μm、繰り返し位置決め精度は3μmで高精度で安定的な加工を実現
・鋳鉄とアルミの二段式ワークステーションは優れた防錆機能と高い剛性を実現
・容量拡張可能なマガジン |
テーブルサイズ
(mm) |
W : 850
D : 1250
|
T型スロット(スロット数×幅×間隔)
| 8×18×100 |
ストローク(X)
(mm) | 800 |
ストローク(Y)
(mm) | 1200 |
ストローク(Z)
(mm) | 350 |
主軸端面とテーブル上面の距離
(mm) | 145～495 |
主軸テーパ | HSK-A63 |
主軸回転数 (min-1) | 14400, 18000, 19200, 24000 |
主軸直径 (mm) |
φ : 150
|
送り軸用電動機
(kW) |
X : 3.1
Y : 3.1
Z : 3.1
|
制御装置メーカー
| FANUC |
制御装置 | 0i-MF Plus |
最大積載質量
(kg) | 1000 |
機械サイズ (mm) |
W : 3770
D : 2990
H : 2900
|
機械重量 (kg) | 11000 |
早送り速度 (m/min) |
X : 24
Y : 24
Z : 24
|
切削送り速度
(m/min) |
X : 10
Y : 10
Z : 10
|
工具本数 (本) | 20 |
工具径 (mm) | 76 |
工具長さ (mm) | 260 |
工具質量 (kg) | 5 |
マガジンタイプ
| ディスクタイプ |
エアー圧力 (MPa) | 0.5-0.7 |
電源電圧 (V) | 三相交流 380V/50Hz |
位置決め精度
(mm) | 0.005 |
繰返し位置決め精度
(mm) | 0.003 |
総電気容量 (kVA) | 33 |
備考 | モーター出力(定格)の15kWはY結線、20kWは△結線の場合です。
モータートルク(定格)の24.8Nmは△結線、39.6NmはY結線の場合です。
主軸回転数の14, 400min-1と19, 200min-1(オプション)は連続、18, 000min-1と24, 000min-1(オプション)は短期間となります。 |
