Huizhuan Technology Group Co., Ltd

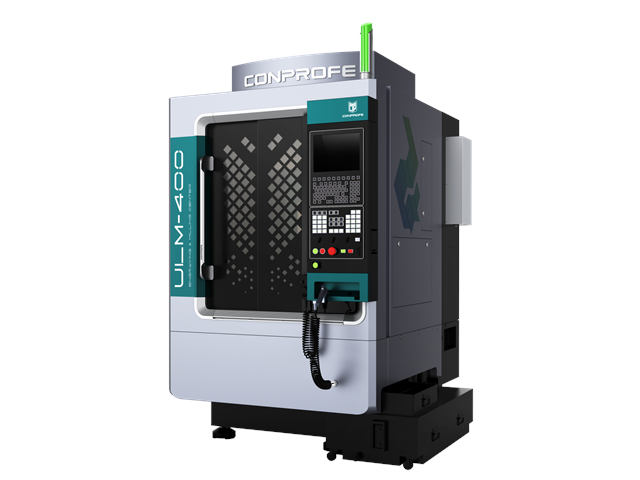

彫刻フライスマシニングセンタ ULM-400A

お気に入りに追加

メーカー	Huizhuan Technology Group Co., Ltd
分類	立形マシニング
製品名	彫刻フライスマシニングセンタ ULM-400A
特長・特徴	・CONPROFE自社開発のスマート超音波加工システムと合わせることで、難加工材料の加工課題を解決・内部冷却超臨界CO2や最小潤滑(MQL)冷却システムによりクリーンな切削を実現・高回転超音波電動スピンドル搭載・位置決め精度5μm、繰り返し位置決め精度は3μmで高精度で安定的な加工を実現・鋳鉄とアルミの二段式ワークステーションは優れた防錆機能と高い剛性を実現・容量拡張可能なマガジン
テーブルサイズ (mm)	W : 400 D : 400
T型スロット(スロット数×幅×間隔)	5×12×80
ストローク(X) (mm)	400
ストローク(Y) (mm)	400
ストローク(Z) (mm)	150
主軸端面とテーブル上面の距離 (mm)	210～360
主軸テーパ	ISO20
主軸回転数 (min-1)	32000, 40000
主軸直径 (mm)	φ : 80
送り軸用電動機 (kW)	X : 0.75 Y : 0.75 Z : 0.75
制御装置メーカー	FANUC, SIEMENS
制御装置	0i-MF Plus, 828D-280
最大積載質量 (kg)	100
機械サイズ (mm)	W : 1750 D : 1245 H : 2130
機械重量 (kg)	2100
早送り速度 (m/min)	X : 15 Y : 15 Z : 15
切削送り速度 (m/min)	X : 10 Y : 10 Z : 10
工具本数 (本)	12
工具径 (mm)	60
工具長さ (mm)	75
工具質量 (kg)	3
マガジンタイプ	傘型
エアー圧力 (MPa)	0.5-0.7
電源電圧 (V)	三相交流 380V/50Hz
位置決め精度 (mm)	0.005
繰返し位置決め精度 (mm)	0.003
総電気容量 (kVA)	8
備考	主軸回転数の32, 000min-1は連続、40, 000min-1は短期間となります。
