Huizhuan Technology Group Co., Ltd

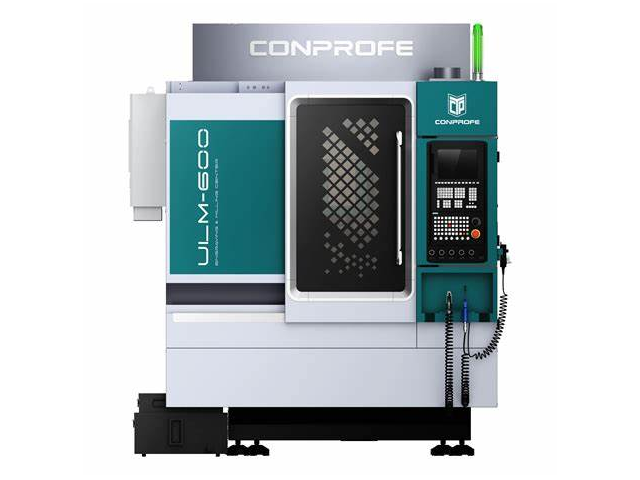

彫刻フライスマシニングセンタ ULM-600BB

お気に入りに追加

メーカー	Huizhuan Technology Group Co., Ltd
分類	立形マシニング
製品名	彫刻フライスマシニングセンタ ULM-600BB
特長・特徴	・CONPROFE自社開発のスマート超音波加工システムと合わせることで、難加工材料の加工課題を解決・内部冷却超臨界CO2や最小潤滑(MQL)冷却システムによりクリーンな切削を実現・高回転超音波電動スピンドル搭載・位置決め精度5μm、繰り返し位置決め精度は3μmで高精度で安定的な加工を実現・鋳鉄とアルミの二段式ワークステーションは優れた防錆機能と高い剛性を実現・容量拡張可能なマガジン
テーブルサイズ (mm)	W : 620 D : 560
T型スロット(スロット数×幅×間隔)	7 ×12×80
ストローク(X) (mm)	600
ストローク(Y) (mm)	500
ストローク(Z) (mm)	300
主軸端面とテーブル上面の距離 (mm)	130～430
主軸テーパ	HSK-E40
主軸回転数 (min-1)	24000, 30000
主軸直径 (mm)	φ : 120
送り軸用電動機 (kW)	X : 1.5 Y : 1.5 Z : 1.5
制御装置メーカー	FANUC, SIEMENS
制御装置	0i-MF Plus, 828D-280
最大積載質量 (kg)	300
機械サイズ (mm)	W : 2100 D : 2055 H : 2390
機械重量 (kg)	5000
早送り速度 (m/min)	X : 15 Y : 15 Z : 15
切削送り速度 (m/min)	X : 10 Y : 10 Z : 10
工具本数 (本)	26
工具径 (mm)	140
工具長さ (mm)	80
工具質量 (kg)	3
マガジンタイプ	傘型
エアー圧力 (MPa)	0.5-0.7
電源電圧 (V)	三相交流 380V/50Hz
位置決め精度 (mm)	0.005
繰返し位置決め精度 (mm)	0.003
総電気容量 (kVA)	17
備考	主軸回転数の24, 000min-1は連続、30, 000min-1は短期間となります。
