| メーカー | 株式会社サイダ・UMS |
| 分類 | 汎用旋盤 |

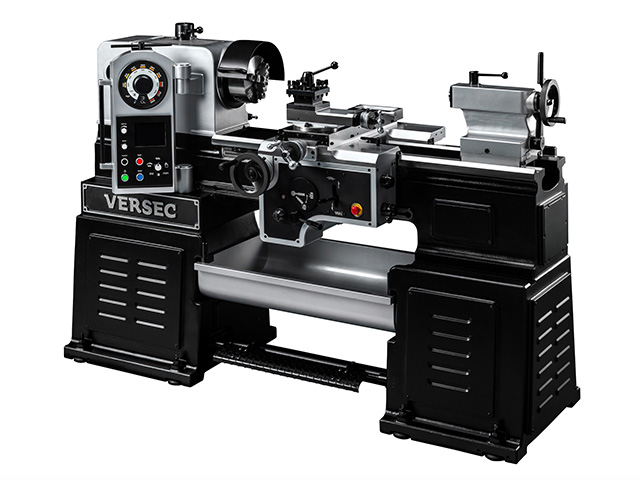

| 製品名 | VERSEC-neo |
チャックサイズ
(in) | 7 |
所要床面積 (mm) |
W : 1627
D : 2740
|
床面サイズ (mm) |
W : 1079
D : 2016
|
機械サイズ (mm) |
H : 1322
|
機械質重 (kg) | 1700 |
ベッド長さ (mm) |
L : 1876
|
ベッド幅 (mm) |
W : 355
|
ベッド上の振り
(mm) |
φ : 430
|
往復台上の振り
(mm) |
φ : 230
|
往復台の最大移動量
(mm) | 640 |
センター間の最大距離
(mm) | 800 |
主軸センター
| MT5 |
主軸テーパ | MT5 |
主軸回転数 (min-1) | 15～1000, 1000～3000 |
回転速度変換数
| 無段階(低速/高速切替) |
床面より主軸センターまでの高さ
(mm) | 1120 |
主軸貫通穴径
(mm) |
φ : 40
|
主軸端形状 | A1-5ノーズ(JIS B6109) |
芯押軸サイズ
| MT4 |
芯押軸の径 (mm) |
φ : 52
|
芯押軸移動量
(mm) | 120 |
横送り台の最大移動量
(mm) | 240 |
刃物台最大移動量
(mm) | 120 |
送り速度パターン
| 25種(mm/rev), ボリューム変速(mm/min) |
縦送り量 (mm/rev) | 0.01～0.70mm/rev(25種), 0～2100mm/min(ボリューム変速) |
横送り量 (mm/rev) | 0.003～0.233mm/rev(25種), 0～700mm/min(ボリューム変速) |
縦送りハンドル目盛
| 0.10mm/目盛(20mm/回転) |
横送りハンドル目盛
| 0.02mm/目盛(5mm/回転) |
刃物台送りハンドル目盛
| 0.02mm/目盛(3mm/回転) |
送りハンドル構造
| 機械式ハンドル |
刃物台最大取付可能バイト
(mm) | □25mm |
親ネジ(直径×ピッチ)
(mm/in) | φ32mm×P6 |
メトリックネジの範囲
(mm) | 0.2～8 |
切削可能ピッチ
| 0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 8 |
インチネジの範囲
(TPI) | 4～80 |
切削可能山数
| 4, 4.5, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 20, 24, 28, 32, 48, 56, 64, 72, 80 |
主軸電動機(kW×4P)
| 5.5kW×4P |
電源電圧 | 200V 50A(OP取付時：別途100V必要) |
端子台ねじ | M8 |
電線サイズ (mm2) | 8 |
備考 | ・回転速度は、低速の場合15～1000min-1、高速の場合1000～3000min-1です。
・芯押軸移動量は、4mm/回転です。
・製品の外観、仕様は改良のため、予告なく変更することがあります。
・最新のオプションリストはカタログをダウンロードしてご確認ください。 |
