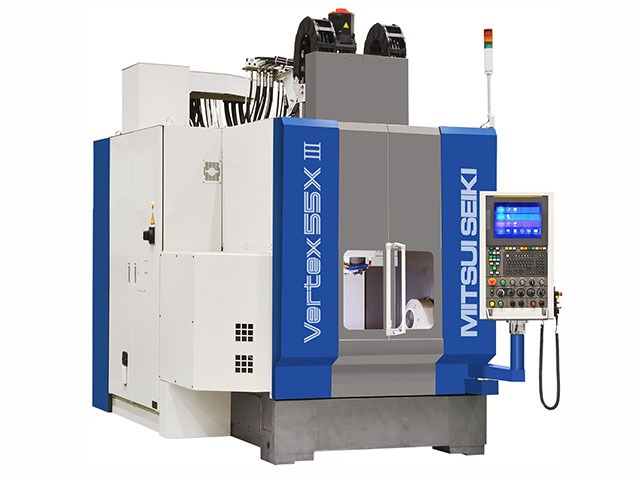

Vertex 55XⅢ(DD)

お気に入りに追加
メーカー 三井精機工業株式会社
分類 5軸加工機
型番 Vertex 55XⅢ(DD)
テーブルサイズ
(mm)
 φ : 400
旋回テーブル割出し角度
(°)
 0.0001
ストローク(X)
(mm)
 550
ストローク(Y)
(mm)
 600
ストローク(Z)
(mm)
 500
ストローク(A)
(°)
 -105～15
ストローク(C)
(°)
 360
主軸テーパ
7/24テーパNo.40, BT40
主軸回転数 (min-1)
 15～25000
主軸径(フロント側軸受内径)
(mm)
 φ : 65
主軸径(外径)
(mm)
 φ : 100
主軸用電動機(短時間/連続)
(kW)
 18.5/15(30分/連続)
主軸最大トルク(短時間/連続)
(N･m)
 28.6/19.1/14(25％ED/15分/連続)
制御装置メーカー
FANUC
制御装置
31i-B5 Plus (15.7"カラーLCD タッチパネル PANEL i-H PRO）
最大ワーク寸法
(mm)
 φ : 750 H : 525
最大積載質量
(kg)
 300
機械サイズ (mm)
 W : 2000 D : 3000 H : 3113
機械重量 (kg)
 9500
早送り速度 (m/min)
 X : 48 Y : 48 Z : 48
切削送り速度
(m/min)
 X : 48 Y : 48 Z : 48
工具本数 (本)
 40
工具径(隣接あり)
(mm)
 90
工具径(隣接なし)
(mm)
 125
工具長さ (mm)
 300
工具質量 (kg)
 10
使用工具(プルスタッド)
三井標準
位置決め精度
(mm)
 -0.001～0.001
繰返し位置決め精度
(mm)
 -0.001～0.001
備考
・最大積載質量は、A軸が水平時の値です。
・機械サイズ(D)の値には、操作盤突起分は含まれていません。
・機械重量は、おおよその値です。
メーカーHP
お問い合わせ
カタログをダウンロード
