株式会社ソディック

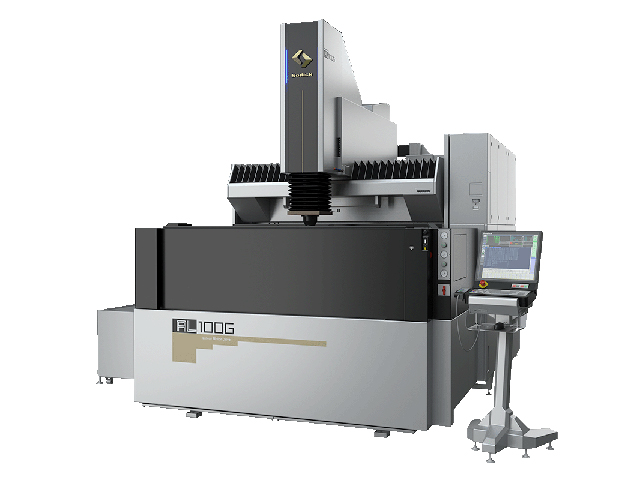

AL100G

お気に入りに追加
メーカー 株式会社ソディック
分類 形彫放電加工機
製品名 AL100G
特長
●リニアモータ駆動 高速・高性能 精密形彫り放電加工機
制御装置メーカー
ソディック
制御装置
SP, SP-E
テーブルサイズ
(mm)
W : 1600 D : 1000
加工槽内寸 (mm)
W : 2100 D : 1250 H : 650
加工槽液面調整範囲(テーブル上面より)
(mm)
325~600
電極取付面からテーブル上面までの距離
(mm)
350~850
床面~テーブル上面までの距離
(mm)
940
クランプチャック(自動クランプ)
EROWA COMBI 仕様 ER-020025
EROWA ITS 仕様 ER-007521
3R COMBI 仕様 3R-460.86-2
3R MACRO 仕様 3R-600.86
クランプチャック(手動クランプ)
TP-02
最大懸垂質量
(kg)
100
最大加工物質量
(kg)
5000
ストローク (mm)
X : 1200 Y : 650 Z : 500
エア圧力(自動クランプ)
(MPa)
0.65
エア流量 (NL/min)
100
総電気容量
3相 200V(50/60Hz) 12.5kVA
加工液タンク容量
(L)
1725
床面サイズ (mm)
W : 4850 D : 5200
機械サイズ (mm)
W : 3820 D : 4200 H : 3340
機械重量 (kg)
13700
備考
・電極取付面からテーブル上面までの距離はEROWA/TP仕様です。
・機械サイズは電源及びサービスタンクを含みます。
・機械重量は電源を含みます。
・指定エア圧を満足できない場合は、増圧弁(オプション)を取付願います。
