株式会社ソディック

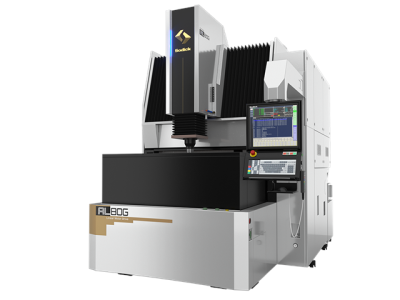

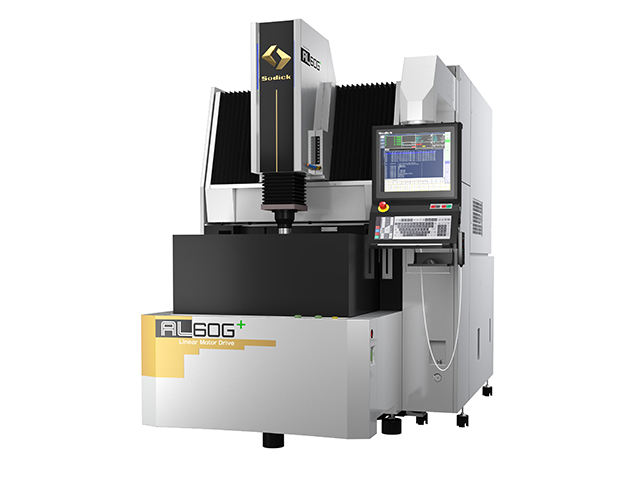

AL60G+

お気に入りに追加
メーカー 株式会社ソディック
分類 形彫放電加工機
製品名 AL60G+
特長
●リニアモータ駆動 高速・高性能 精密形彫り放電加工機
制御装置メーカー
ソディック
制御装置
SP, SP-E
テーブルサイズ
(mm)
W : 750 D : 550
加工槽内寸 (mm)
W : 950 D : 740 H : 450
加工槽液面調整範囲(テーブル上面より)
(mm)
150~400
電極取付面からテーブル上面までの距離
(mm)
200~570
床面~テーブル上面までの距離
(mm)
850
クランプチャック(自動クランプ)
EROWA COMBI仕様 ER-020025
EROWA ITS仕様 ER-007521
3R COMBI仕様 3R-460.86-2
3R MACRO仕様 3R-600.86
クランプチャック(手動クランプ)
TP仕様 TP-02
最大懸垂質量
(kg)
50
ストローク (mm)
X : 600 Y : 420 Z : 370 U : 1500
エア圧力(自動クランプ)
(MPa)
0.65
エア圧力(手動クランプ)
(MPa)
0.45
エア流量 (NL/min)
100
総電気容量
3相 50/60Hz 8kVA
加工液タンク容量
(L)
330
機械サイズ (mm)
W : 1740 D : 2785 H : 2570
機械重量 (kg)
5150
備考
・テーブルはセラミック製です。
・懸垂質量に応じてマニュアルにてエア圧の調整が必要です。
・電極取付面からテーブル上面までの距離はEROWA/TP仕様です。
・機械サイズ、機械重量は電源及びサービスタンクを含みます。
・指定エア圧を満足できない場合は、増圧弁(オプション)を取付願います。
