C24(チャックサイズφ5)
株式会社長谷川機械製作所
C24(チャックサイズφ5)
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社長谷川機械製作所
分類
NC旋盤
製品名

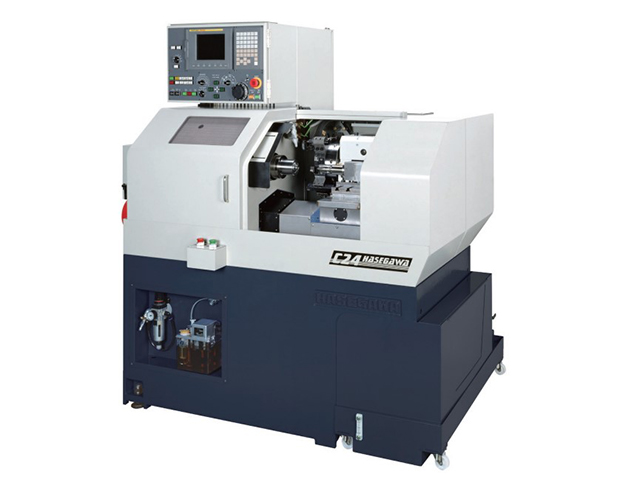

C24(チャックサイズφ5)
特長
●小型精密CNCタレット旋盤
チャックサイズ
(in)
5
制御装置メーカー
FANUC
制御装置
0i-MODEL F Plus

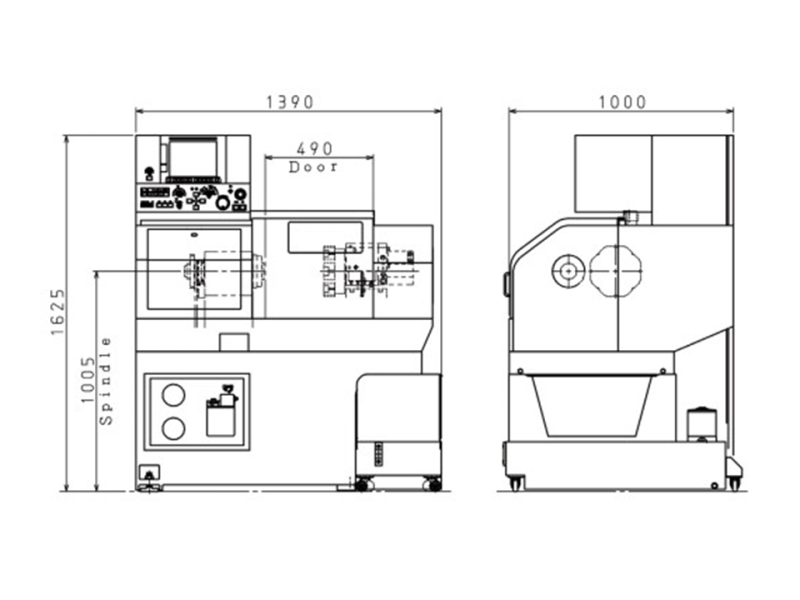

床面サイズ
(mm)
W : 1390
D : 1000
機械サイズ
(mm)
H : 1625
機械質重
(kg)
1400
最大振り
(mm)
φ : 250
棒材加工能力
(mm)
φ : 25
主軸回転数
(min-1)
6000
最大工具寸法(バイト)
(mm)
□ : 20
最大工具寸法(スリーブ)
(mm)
φ : 25
ストローク
(mm)
X : 100
Z : 240
主軸貫通穴径
(mm)
φ : 35
主軸タイプ
ベルト式
主軸端形状
自社規格 Hasegawa standard
刃物台早送り速度
(m/min)
X : 12
Z : 12
刃物台旋回駆動方式
油圧
刃物台割り出し時間
(m/min)
0.8
送り軸用電動機
(sec)
X : 0.5
Z : 0.75
刃物台形状
8角タレット
空気圧源 圧力
(MPa)
0.4~0.5
空気圧源 流量(L/min)
150
主軸電動機(kW)
AC5.5/3.7
切削油ポンプ
(kW)
0.18
潤滑油ポンプ
(kW)
4
電源容量
(kVA)
7.5
電源電圧
3相 AC200V±10% 50/60Hz
切削油タンク容量
(L)
65
備考
・主軸最高回転数8000min のビルトイン主軸仕様も可能です。詳しくはお問合せ下さい。
