株式会社光畑製作所

CHD-760 心間タイプ900

お気に入りに追加

メーカー	株式会社光畑製作所
分類	汎用旋盤

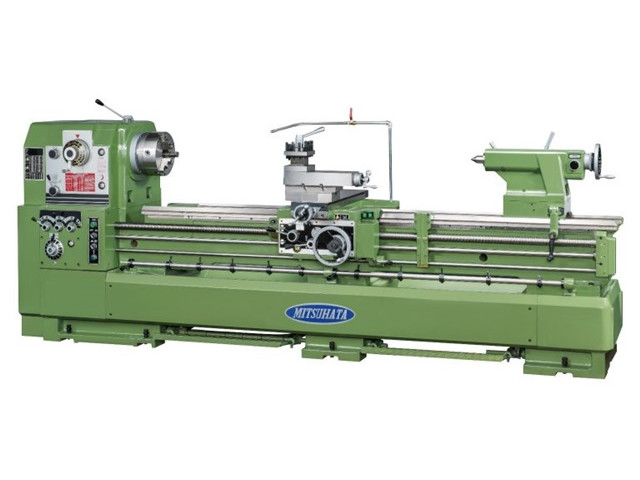

製品名	CHD-760 心間タイプ900
特長	●精密高速旋盤
心間タイプ	900
床面サイズ (mm)	W : 1200 D : 2300
機械サイズ (mm)	H : 1500
機械質重 (kg)	2600
ベッド長さ (mm)	L : 1415
ベッド幅 (mm)	W : 400
ベッド上の振り (mm)	φ : 760
往復台上の振り (mm)	φ : 548
切落し上の振り (mm)	990
センター間の最大距離 (mm)	808
主軸センター	MT5
主軸テーパ	MT7
主軸回転数 (min-1)	13, 20, 30, 47, 70, 105, 150.230, 340, 530, 800, 1200
回転速度変換数	12
回転速度(6P,60Hz オプション) (min-1)	8, 13, 20, 31, 47, 70, 100.150, 230, 350, 530, 800
工具本数 (本)	4
主軸貫通穴径 (mm)	φ : 104
主軸端形状	A2-8
芯押軸サイズ	MT5
芯押軸移動量 (mm)	250
バイト取付部 (mm)	25-25
横送り台の最大移動量 (mm)	300
刃物台最大移動量 (mm)	242
自動送り変換数 (段)	36
縦送り量 (mm/rev)	0.037~1.04(P=6/12)
横送り量 (mm/rev)	縦送り速度-1/2
親ネジ(直径×ピッチ) (mm/in)	φ45-6/4TPI, φ45-12/2TPI
メトリックネジの範囲 (mm)	0.2～14
インチネジの範囲 (TPI)	2～72
主軸電動機(kW×4P)	7.5
クーラントポンプ用電動機 (W)	60
備考	メトリックネジの範囲はオプションで0.4～28が選べます。インチネジの範囲はオプションで1～42mmが選べます。
