株式会社長谷川機械製作所

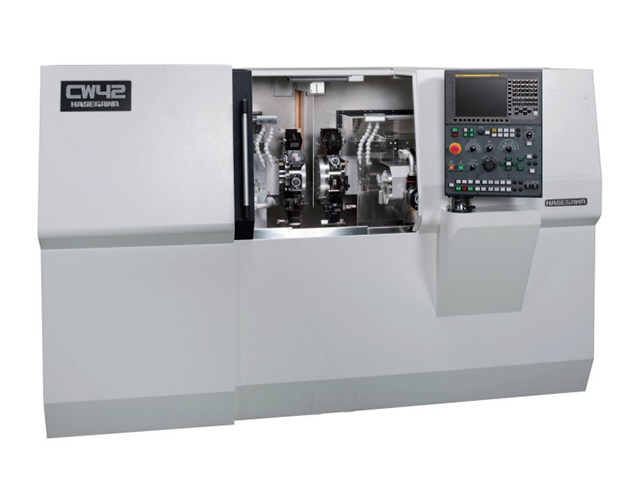

CW42(チャックサイズφ6)

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社長谷川機械製作所
分類	NC旋盤
製品名	CW42(チャックサイズφ6)
特長・特徴	●小型精密CNCタレット旋盤
チャックサイズ (in)	6
制御装置メーカー	FANUC
制御装置	0i-MODEL F Plus

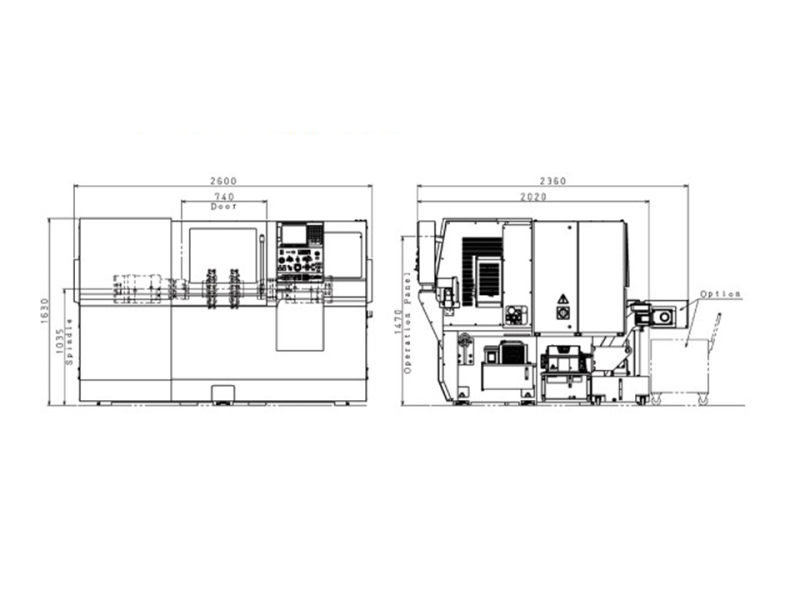

床面サイズ (mm)	W : 2600 D : 2020
機械サイズ (mm)	H : 1630
機械質重 (kg)	4700
最大振り (mm)	φ : 375
棒材加工能力 (mm)	φ : 42
主軸回転数 (min-1)	6000
最大工具寸法(バイト) (mm)	□ : 20
最大工具寸法(スリーブ) (mm)	φ : 25
ストローク (mm)	X : 170 Z : 320
主軸貫通穴径 (mm)	φ : 50.5
主軸タイプ	ビルトインタイプ
主軸端形状	自社規格 Hasegawa standard
刃物台早送り速度 (m/min)	X : 20 Z : 20
刃物台旋回駆動方式	サーボ
刃物台割り出し時間 (m/min)	1
送り軸用電動機 (sec)	X : 0.75 Z : 0.75
刃物台形状	12角タレット
空気圧源圧力 (MPa)	0.4～0.5
空気圧源流量(L/min)	150
主軸電動機(kW)	AC7.5/5.5
切削油ポンプ (kW)	0.18×2
潤滑油ポンプ (kW)	24
電源容量 (kVA)	33
電源電圧	3相 AC200V±10％ 50/60Hz
切削油タンク容量 (L)	300
