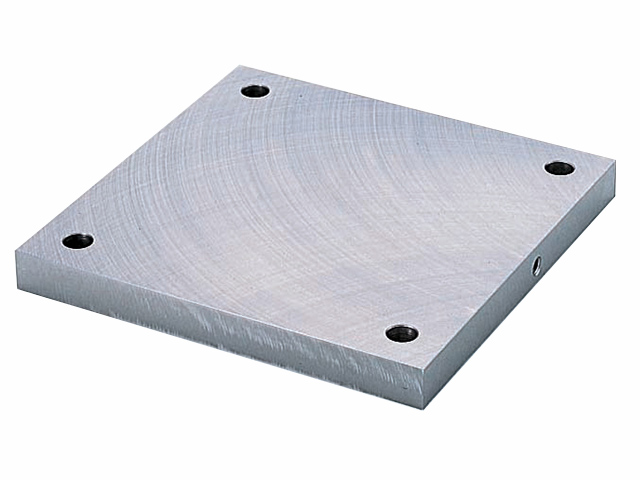

2面イケール E-9159AP_TBN40030R

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9159AP_TBN40030R

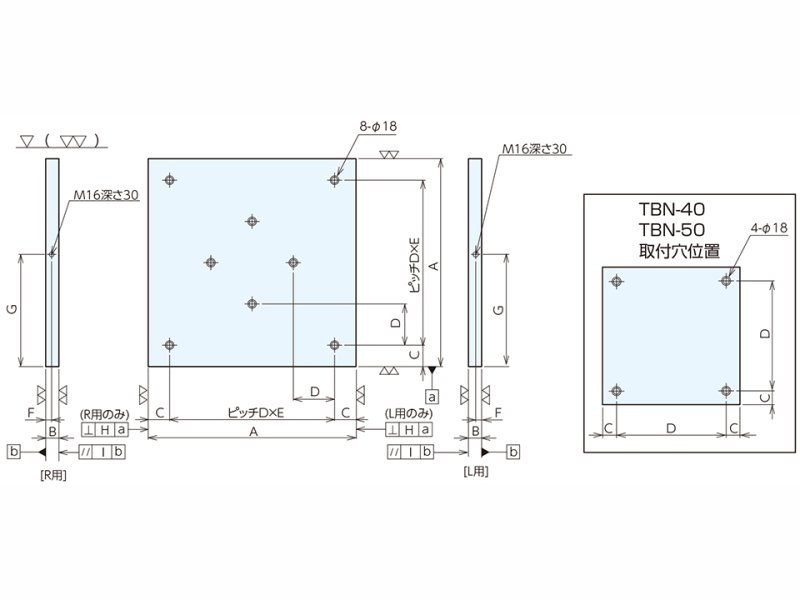

A (mm)	400
B (mm)	30
C (mm)	40
D (mm)	320
F (mm)	15
G (mm)	225
H(直角度)	0.015/100
I(直角度)	0.012/100
適合ツーリングブロック	TBN400
大きさ (mm)	W : 400 D : 400 H : 30
質量(kg)	37.4
取付穴径	φ : 18
取付穴数	4
メーカーHP

お問い合わせ

カタログをダウンロード
