株式会社ナベヤ

2面イケール E-9159AP_TBN50030L

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

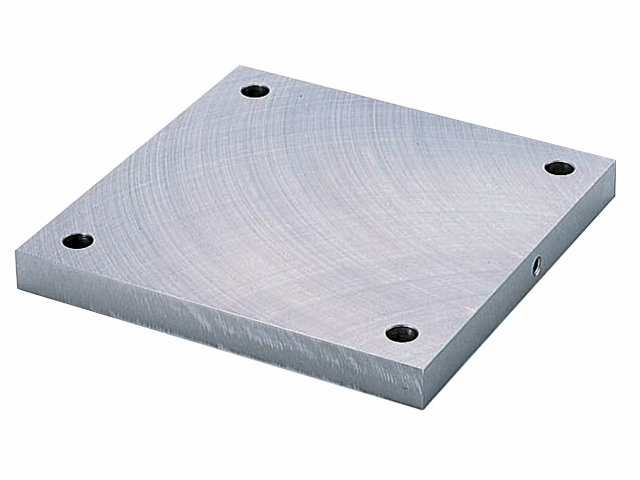

製品名	2面イケール E-9159AP_TBN50030L

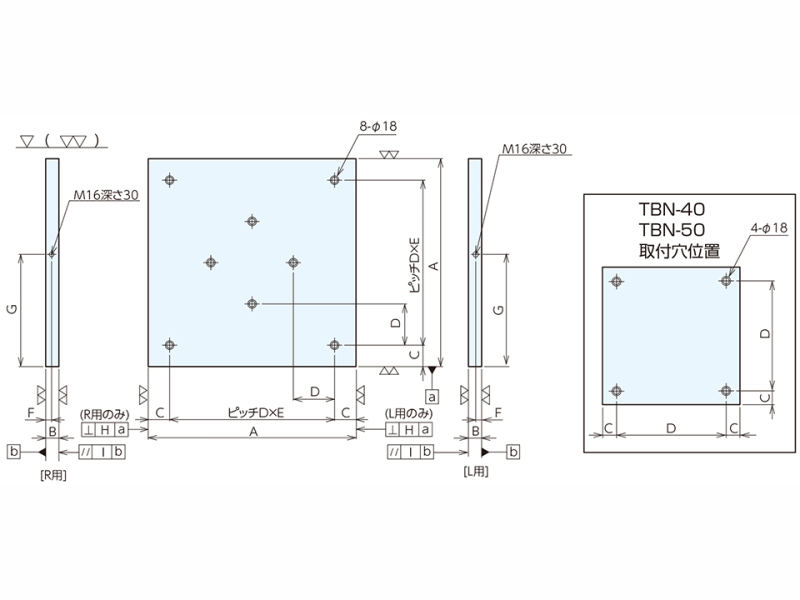

A (mm)	500
B (mm)	30
C (mm)	50
D (mm)	400
F (mm)	15
G (mm)	275
H(直角度)	0.015/100
I(直角度)	0.012/100
適合ツーリングブロック	TBN500
大きさ (mm)	W : 500 D : 500 H : 30
質量(kg)	58.5
取付穴径	φ : 18
取付穴数	4
