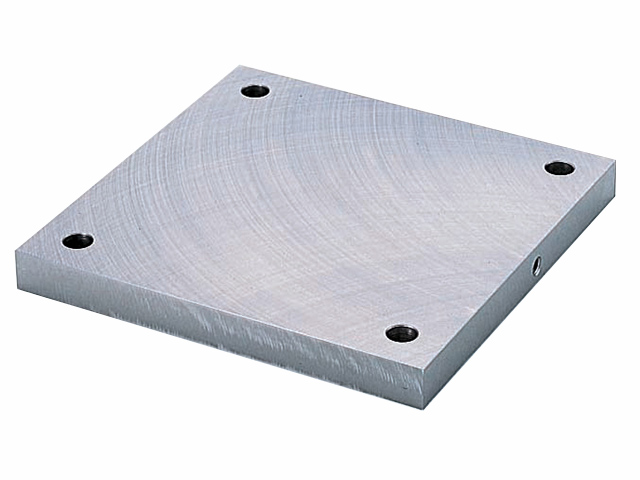

株式会社ナベヤ 2面イケール E-9159AP_TBN50040L-治具工具-製造業機械のカタログサイト【キカイカタログ】

Q-ロックエレメント　ホールタイプ
誰でも、素早く、高精度にワークや治具の芯出し作業工程の改善を図ることができるナベヤの「Q-ロックエレメントシリーズ」。この中でもワークや治具側にテーパー形状のピンを取付け、油空圧を使用してクランプを行う「ホールタイプ」について、なぜ誰でも特別な技術やスキル無しに、簡単に素早く作業が行えるのか、この理由をご確認いただけます。

簡単着脱クランプシリーズ
ナベヤの簡単着脱クランプシリーズのご紹介。工具レスで誰でも素早く簡単に着脱できる【簡単着脱クランプシリーズ】は、ネジの締付作業が不要で、着脱じかんを大幅短縮。ボルトの閉め忘れ、締め過ぎ、精度のバラつきを防ぎ、作業の標準化と予防保全に役立ちます。
