2面イケール E-9159AP_TBN63030L

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

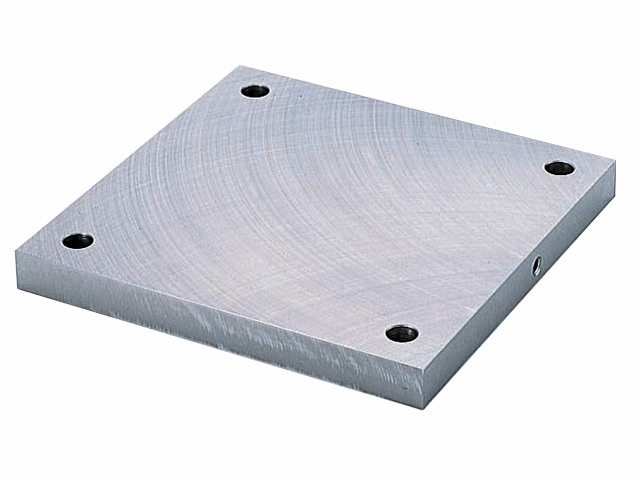

製品名	2面イケール E-9159AP_TBN63030L

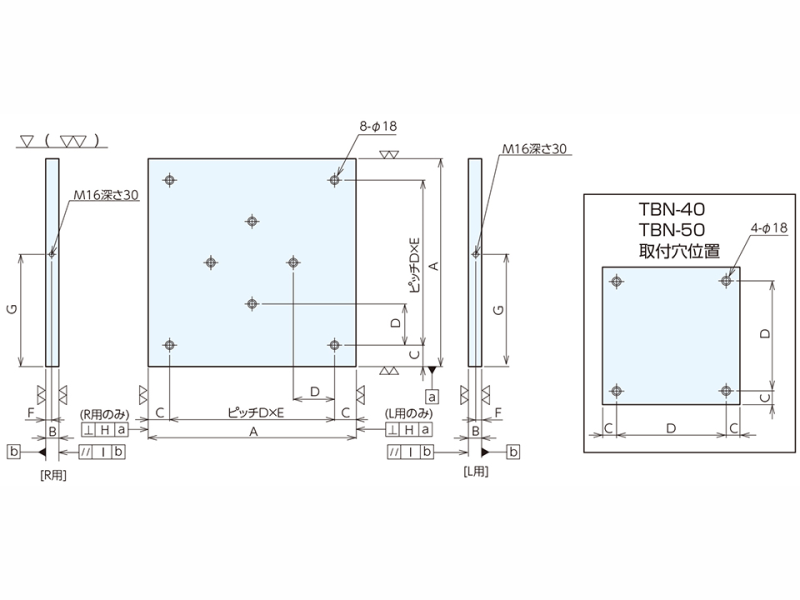

A (mm)	630
B (mm)	30
C (mm)	65
D (mm)	125
E (mm)	4
F (mm)	15
G (mm)	340
H(直角度)	0.015/100
I(直角度)	0.012/100
適合ツーリングブロック	TBN630
大きさ (mm)	W : 630 D : 630 H : 30
質量(kg)	92.9
取付穴径	φ : 18
取付穴数	8
