株式会社ナベヤ

2面イケール E-9159A_TBN400

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9159A_TBN400

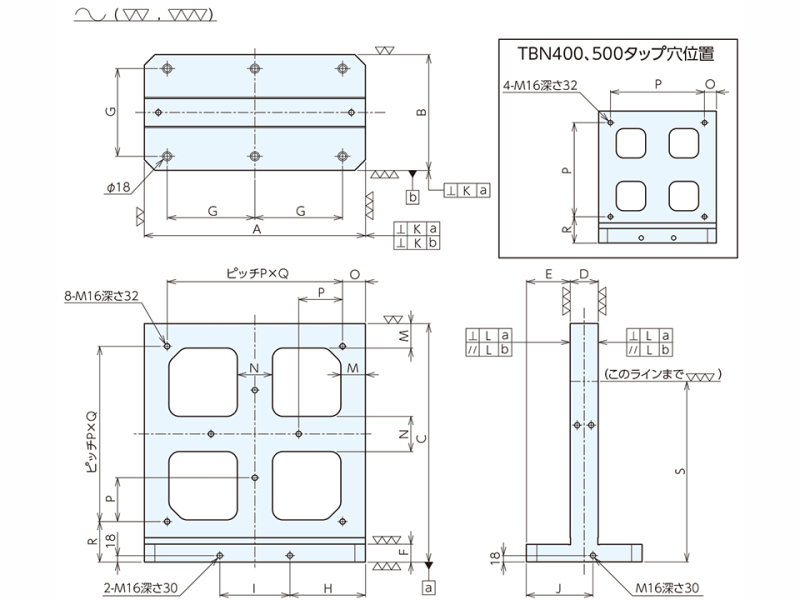

A (mm)	400
B (mm)	300
C (mm)	450
D (mm)	80
E (mm)	110
F (mm)	50
G (mm)	160
H (mm)	145
I (mm)	110
J (mm)	175
K (mm)	0.01
L (mm)	0.02
M (mm)	60
N (mm)	80
O (mm)	40
P (mm)	320
R (mm)	90
S (mm)	355
大きさ (mm)	W : 400 D : 300 H : 450
質量(kg)	97
取付穴径	φ : 18
取付穴数	6
備考	・A×Bがベース寸法です。
