2面イケール E-9159A_TBN500

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

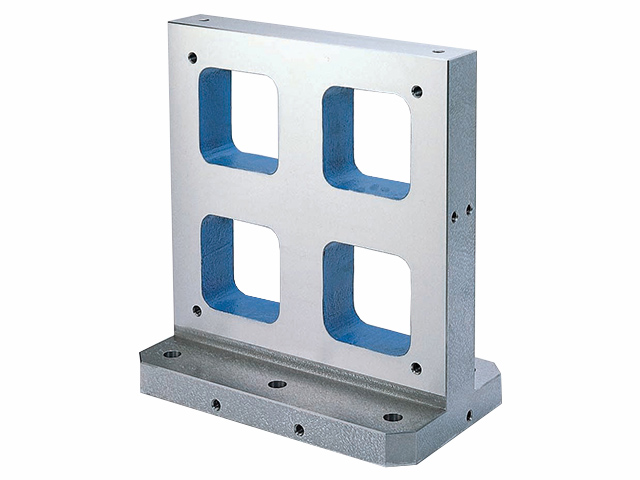

製品名	2面イケール E-9159A_TBN500

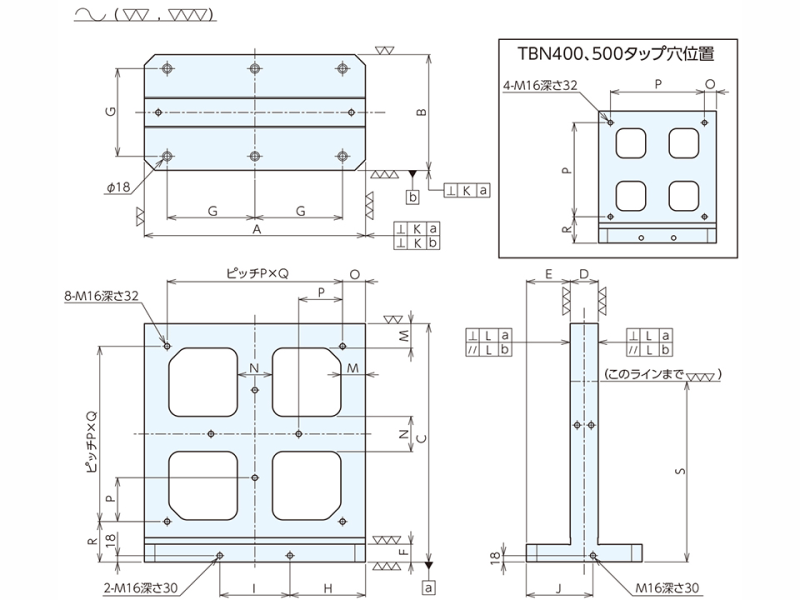

A (mm)	500
B (mm)	300
C (mm)	550
D (mm)	80
E (mm)	110
F (mm)	50
G (mm)	200
H (mm)	175
I (mm)	150
J (mm)	175
K (mm)	0.01
L (mm)	0.03
M (mm)	60
N (mm)	80
O (mm)	50
P (mm)	400
R (mm)	100
S (mm)	425
大きさ (mm)	W : 500 D : 300 H : 550
質量(kg)	125
取付穴径	φ : 18
取付穴数	6
備考	・A×Bがベース寸法です。
