2面イケール E-9159A_TBN630

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

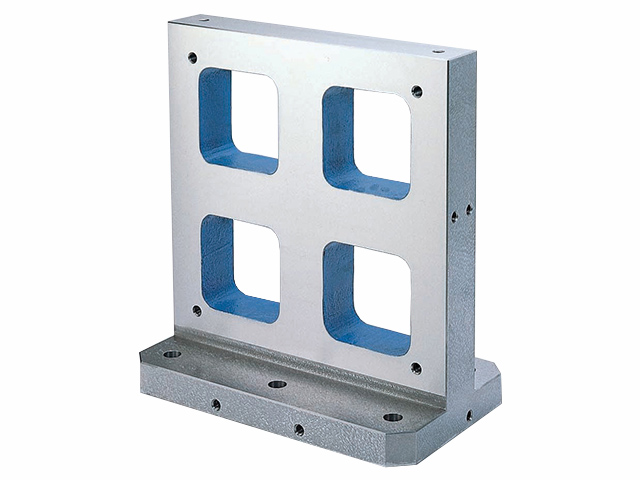

製品名	2面イケール E-9159A_TBN630

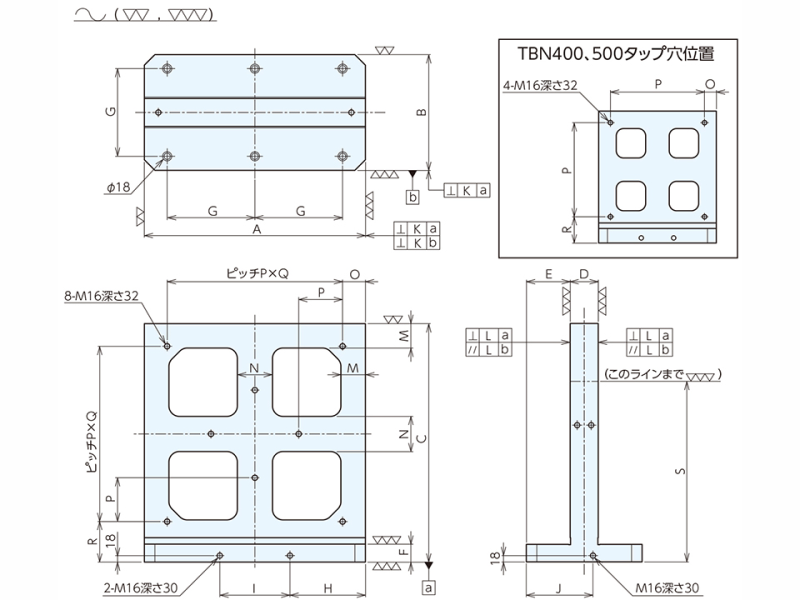

A (mm)	630
B (mm)	330
C (mm)	680
D (mm)	80
E (mm)	125
F (mm)	50
G (mm)	250
H (mm)	215
I (mm)	200
J (mm)	190
K (mm)	0.01
L (mm)	0.04
M (mm)	70
N (mm)	100
O (mm)	65
P (mm)	125
Q (mm)	4
R (mm)	115
S (mm)	515
大きさ (mm)	W : 630 D : 330 H : 680
質量(kg)	194
取付穴径	φ : 18
取付穴数	6
備考	・A×Bがベース寸法です。
