4面イケール E-9159L_TBL03-15035

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

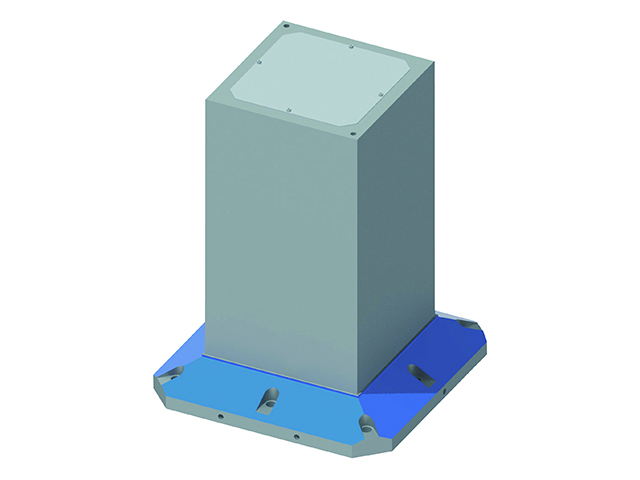

製品名	4面イケール E-9159L_TBL03-15035

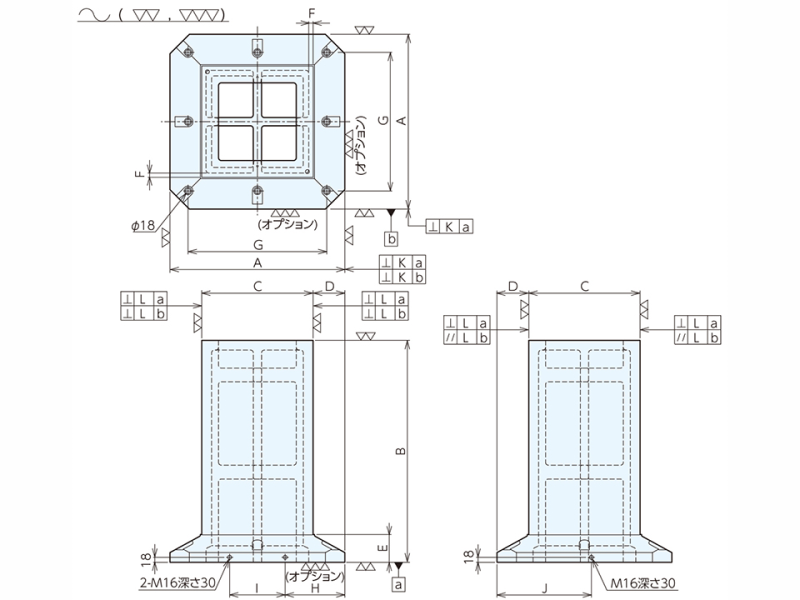

A (mm)	300
B (mm)	350
C (mm)	150.8
D (mm)	74.6
E (mm)	65
F (mm)	20
K(直角度)	0.02/300
L(直角度)	0.02/300
大きさ (mm)	W : 300 D : 300 H : 350
質量(kg)	43
取付穴数	0
備考	・A×Aがベース寸法、Cはポスト巾です。
メーカーHP

お問い合わせ

カタログをダウンロード
