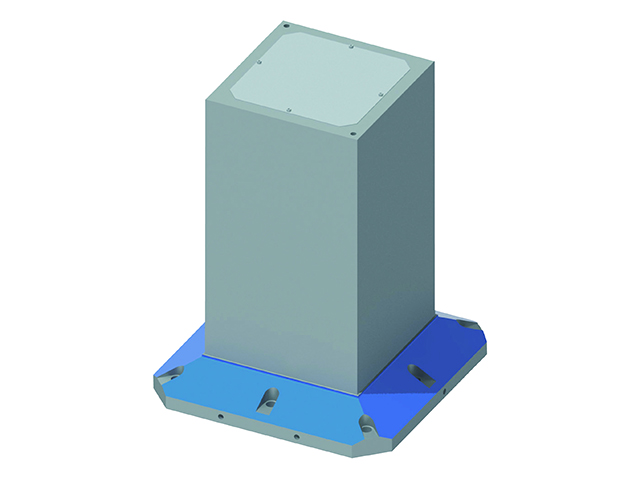

4面イケール E-9159L_TBL04-20070

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	4面イケール E-9159L_TBL04-20070

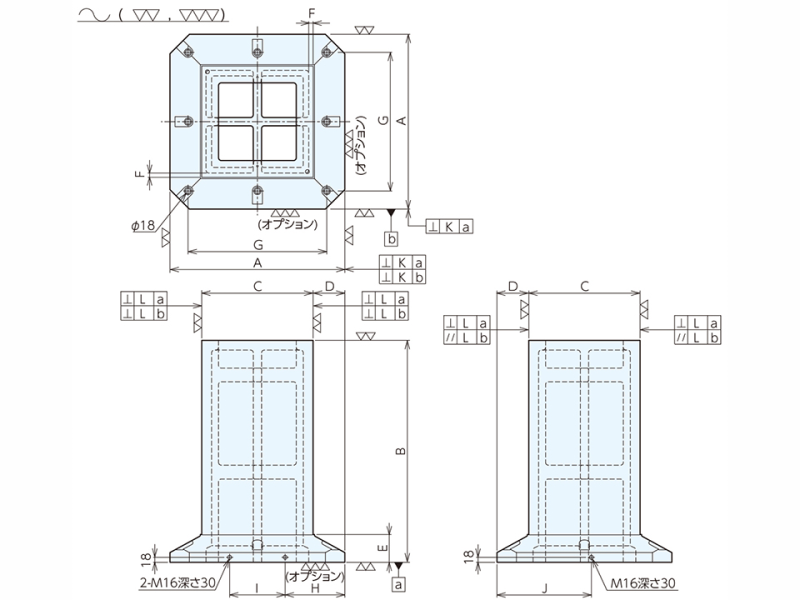

A (mm)	400
B (mm)	700
C (mm)	201
D (mm)	99.5
E (mm)	85
F (mm)	25
G (mm)	320
H (mm)	145
I (mm)	110
J (mm)	225
K(直角度)	0.02/300
L(直角度)	0.02/300
大きさ (mm)	W : 400 D : 400 H : 700
質量(kg)	142
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
