株式会社ナベヤ

2面イケール E-9159L_TBL06S-25100

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

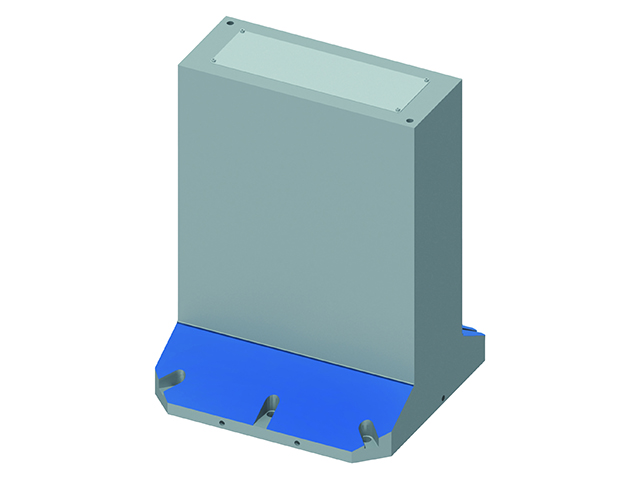

製品名	2面イケール E-9159L_TBL06S-25100

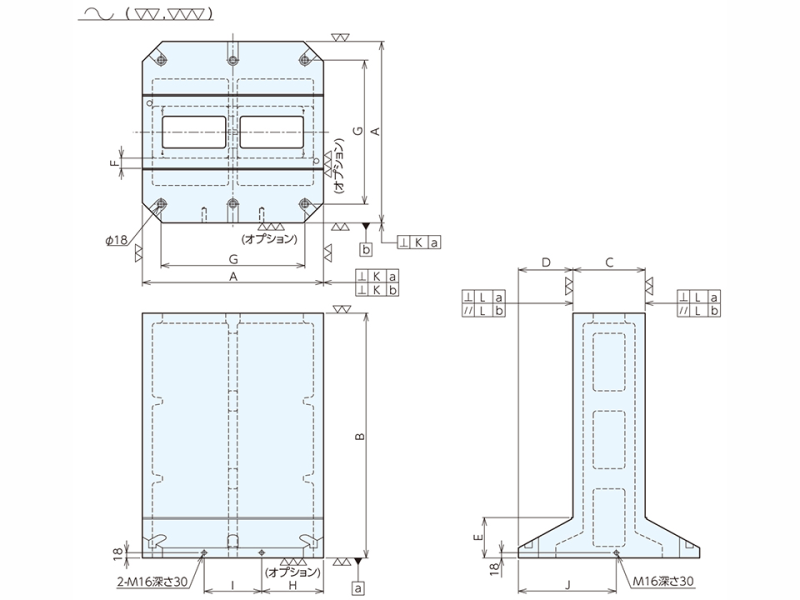

A (mm)	630
B (mm)	1000
C (mm)	251
D (mm)	189.5
E (mm)	140
F (mm)	35
G (mm)	500
H (mm)	215
I (mm)	200
J (mm)	340
K(直角度)	0.02/300
L(直角度)	0.02/300
大きさ (mm)	W : 630 D : 630 H : 1000
質量(kg)	544
取付穴数	6
備考	・A×Aがベース寸法、Cはポスト巾です。
