株式会社ナベヤ

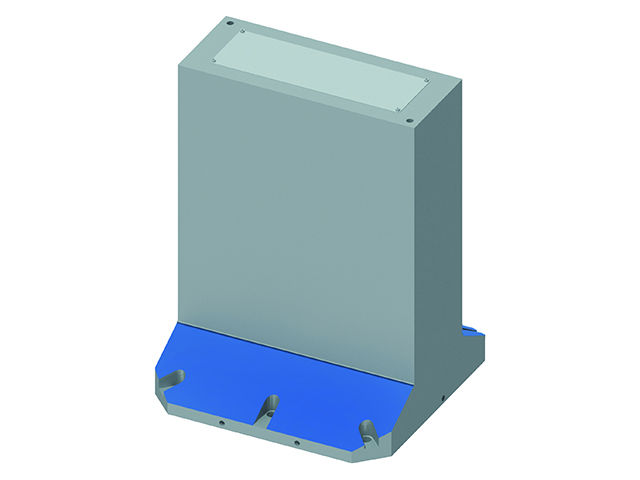

2面イケール E-9159L_TBL08S-30110

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9159L_TBL08S-30110

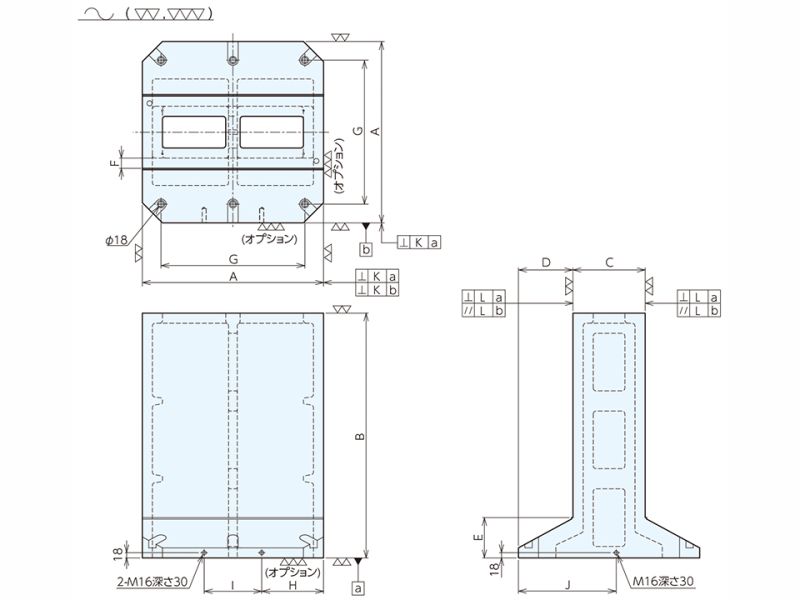

A (mm)	800
B (mm)	1100
C (mm)	301
D (mm)	249.5
E (mm)	170
F (mm)	35
G (mm)	640
H (mm)	265
I (mm)	270
J (mm)	425
K(直角度)	0.02/300
L(直角度)	0.01/100
大きさ (mm)	W : 800 D : 800 H : 1100
質量(kg)	803
取付穴数	6
備考	・A×Aがベース寸法、Cはポスト巾です。
