株式会社ナベヤ

2面イケール E-9159_TBS05S-22070

お気に入りに追加
メーカー 株式会社ナベヤ
分類 治具ベース

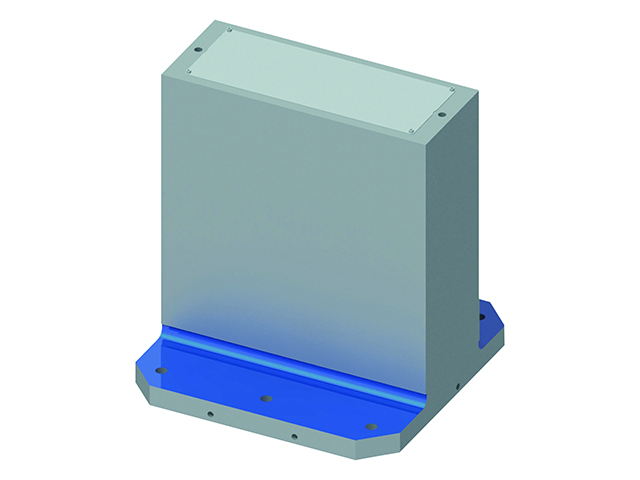

製品名 2面イケール E-9159_TBS05S-22070

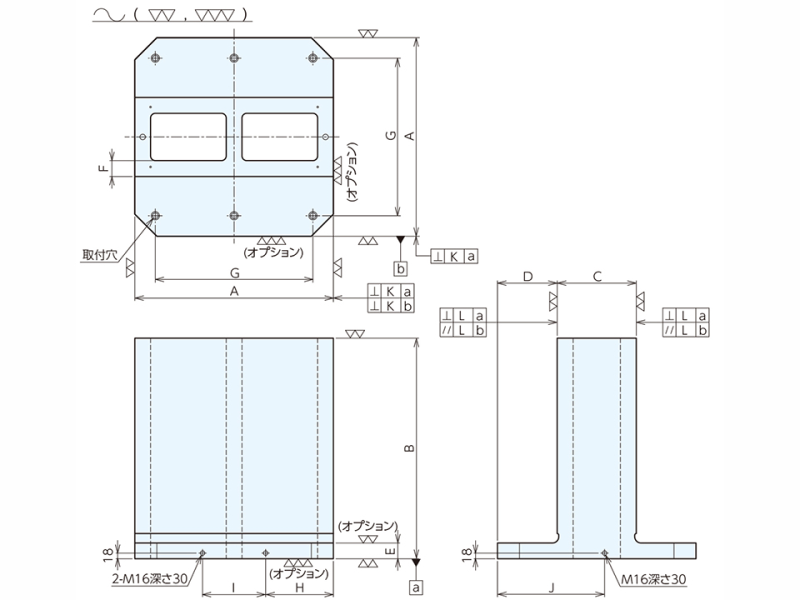

A (mm)
500
B (mm)
700
C (mm)
221
D (mm)
139.5
E (mm)
50
F (mm)
50
G (mm)
400
H (mm)
175
I (mm)
150
J (mm)
275
K(直角度)
0.02/300
L(直角度)
0.02/300
大きさ (mm)
W : 500 D : 500 H : 700
質量(kg)
394
取付穴径
φ : 18
取付穴数
4
備考
・A×Aがベース寸法、Cはポスト巾です。
メーカーHP
