株式会社ナベヤ

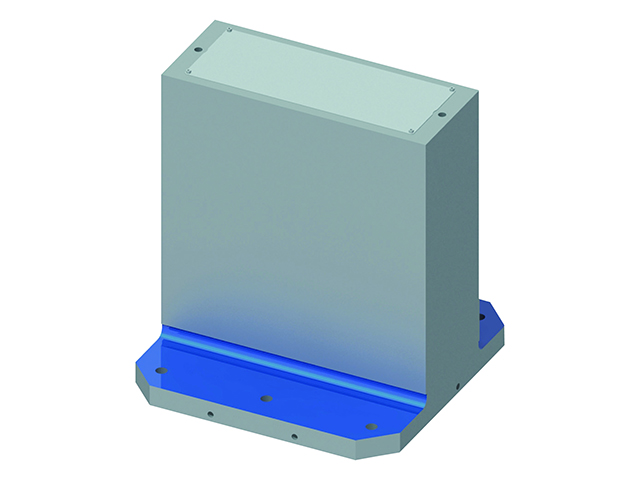

2面イケール E-9159_TBS05S-25070

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9159_TBS05S-25070

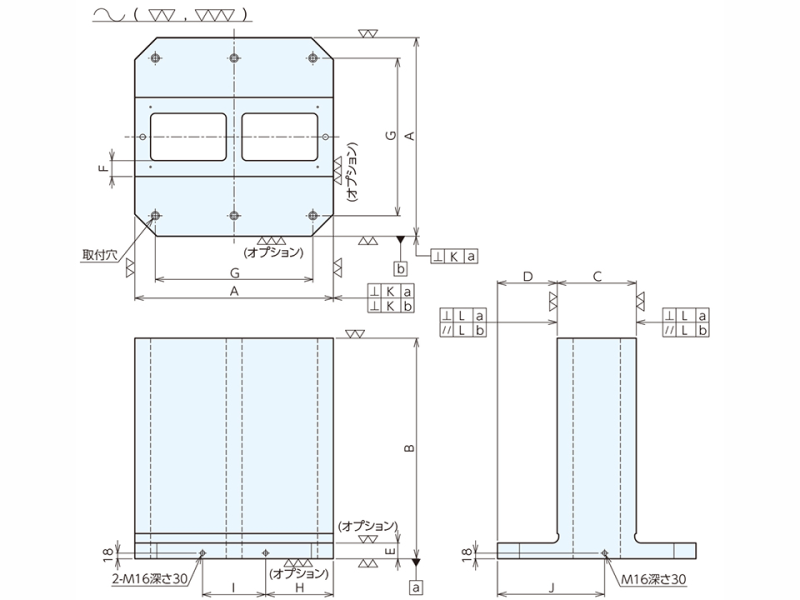

A (mm)	500
B (mm)	700
C (mm)	251
D (mm)	124.5
E (mm)	50
F (mm)	50
G (mm)	400
H (mm)	175
I (mm)	150
J (mm)	275
K(直角度)	0.02/300
L(直角度)	0.02/300
大きさ (mm)	W : 500 D : 500 H : 700
質量(kg)	411
取付穴径	φ : 18
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
