株式会社ナベヤ

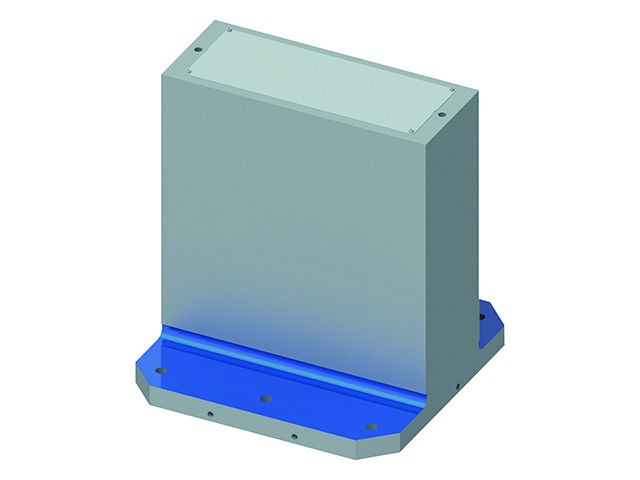

2面イケール E-9159_TBS10S-30080

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9159_TBS10S-30080

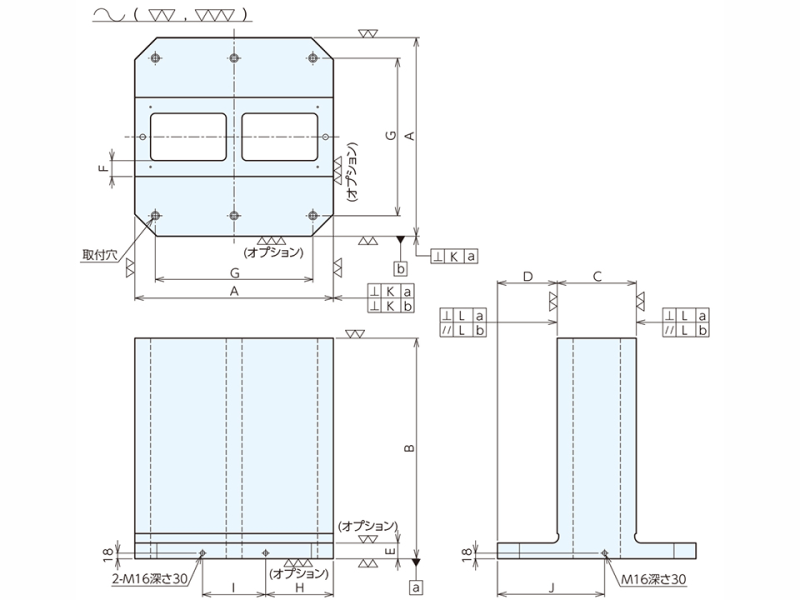

A (mm)	1000
B (mm)	800
C (mm)	301
D (mm)	349.5
E (mm)	55
F (mm)	65
G (mm)	800
H (mm)	335
I (mm)	330
J (mm)	525
K(直角度)	0.02/300
L(直角度)	0.01/100
大きさ (mm)	W : 1000 D : 1000 H : 800
質量(kg)	1272
取付穴径	φ : 22
取付穴数	6
備考	・A×Aがベース寸法、Cはポスト巾です。
