株式会社ナベヤ

4面イケール E-9359_TJS05-35050B

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

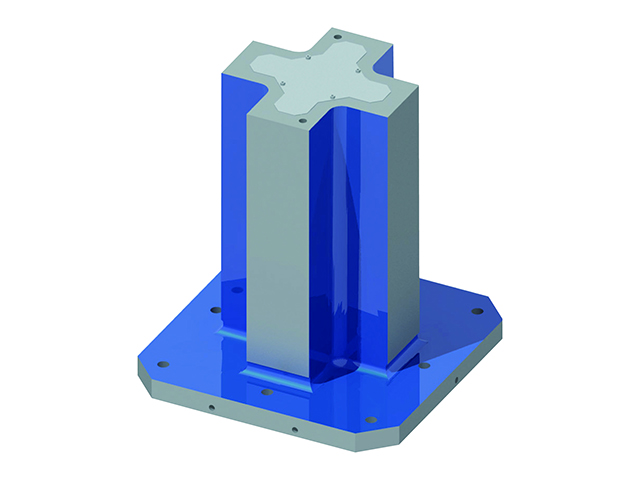

製品名	4面イケール E-9359_TJS05-35050B

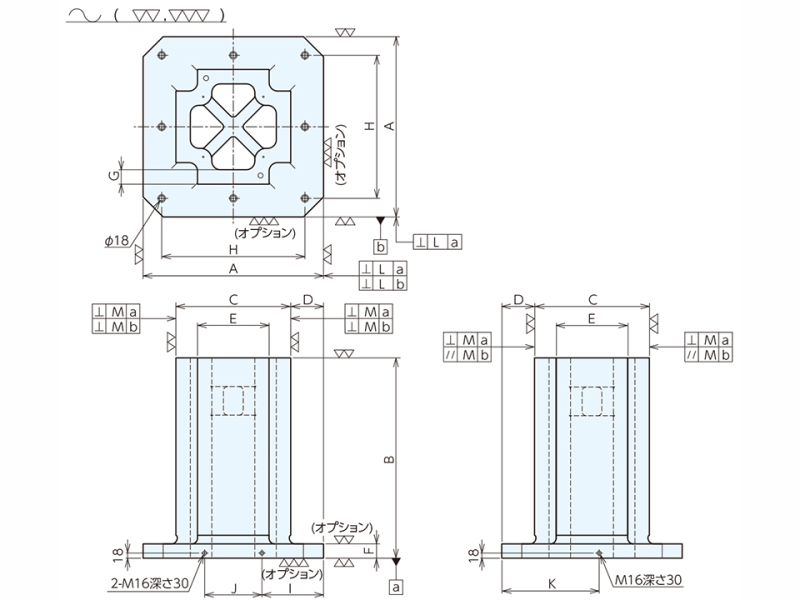

A (mm)	500
B (mm)	500
C (mm)	350.8
D (mm)	74.6
E (mm)	200
F (mm)	50
G (mm)	50
H (mm)	400
I (mm)	175
J (mm)	150
K (mm)	275
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 500 D : 500 H : 500
質量(kg)	267
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
メーカーHP

お問い合わせ

カタログをダウンロード
