株式会社ナベヤ

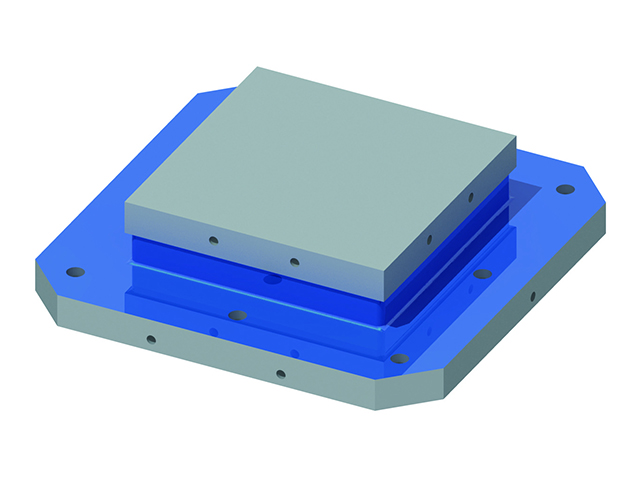

ハイトベース E-9369_HB500S

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	ハイトベース E-9369_HB500S
A (mm)	500
B (mm)	150
C (mm)	300
D (mm)	100
E (mm)	50
F (mm)	400
G (mm)	50
H (mm)	175
I (mm)	150
J (mm)	275
K(直角度)	0.02/300
L (mm)	0.04
大きさ (mm)	W : 500 D : 500 H : 150
質量(kg)	123
取付穴径	φ : 18
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
