株式会社ナベヤ

ハイトベース E-9369_HB630S

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

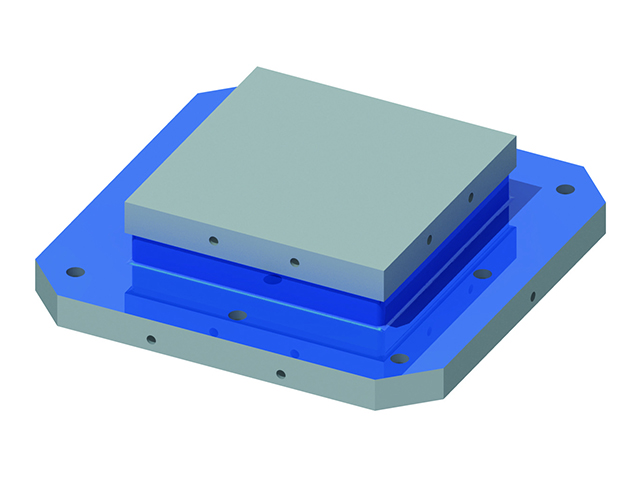

製品名	ハイトベース E-9369_HB630S

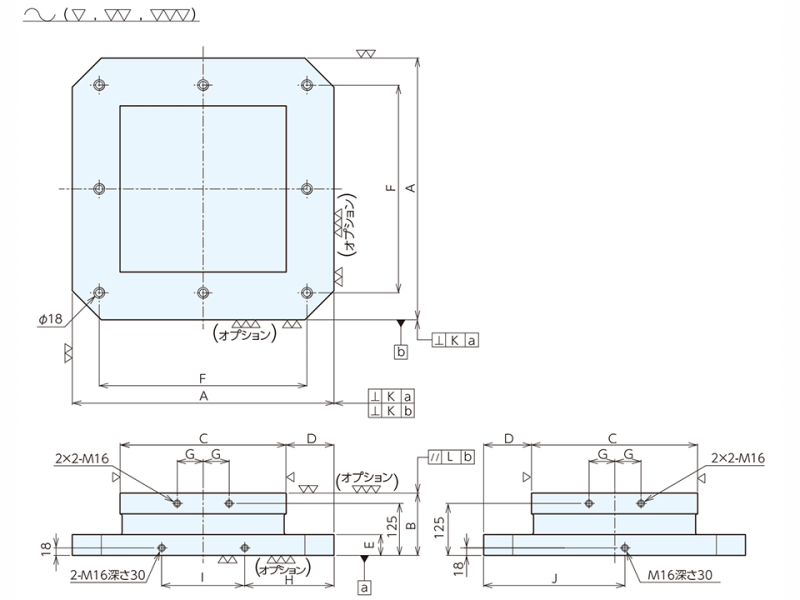

A (mm)	630
B (mm)	150
C (mm)	400
D (mm)	115
E (mm)	50
F (mm)	500
G (mm)	62.5
H (mm)	215
I (mm)	200
J (mm)	340
K(直角度)	0.02/300
L (mm)	0.04
大きさ (mm)	W : 630 D : 630 H : 150
質量(kg)	191
取付穴径	φ : 18
取付穴数	8
備考	・A×Aがベース寸法、Cはポスト巾です。
