株式会社ナベヤ

ハイトベース E-9369_HB800S

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	ハイトベース E-9369_HB800S

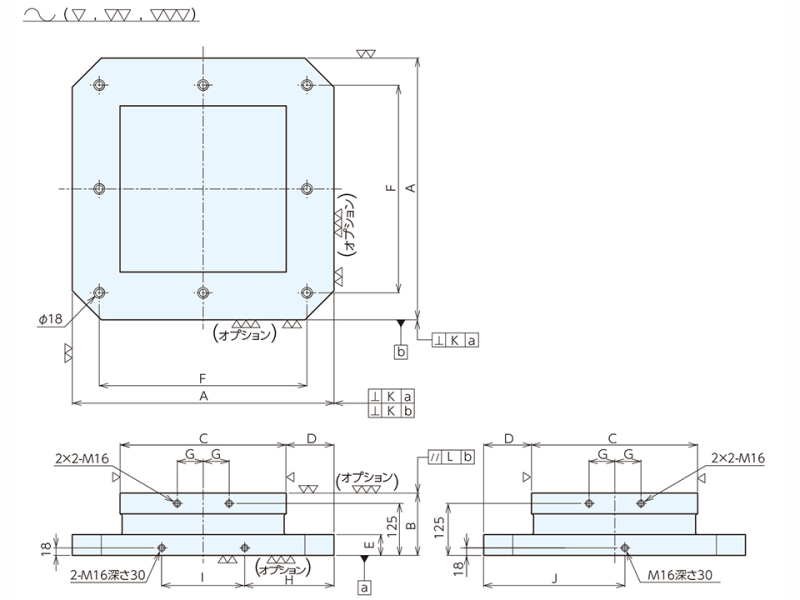

A (mm)	800
B (mm)	150
C (mm)	500
D (mm)	150
E (mm)	50
F (mm)	640
G (mm)	87.5
H (mm)	265
I (mm)	270
J (mm)	425
K(直角度)	0.02/300
L (mm)	0.04
大きさ (mm)	W : 800 D : 800 H : 150
質量(kg)	294
取付穴径	φ : 18
取付穴数	8
備考	・A×Aがベース寸法、Cはポスト巾です。
