2面イケール E-9559_TOS05S-20070A

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

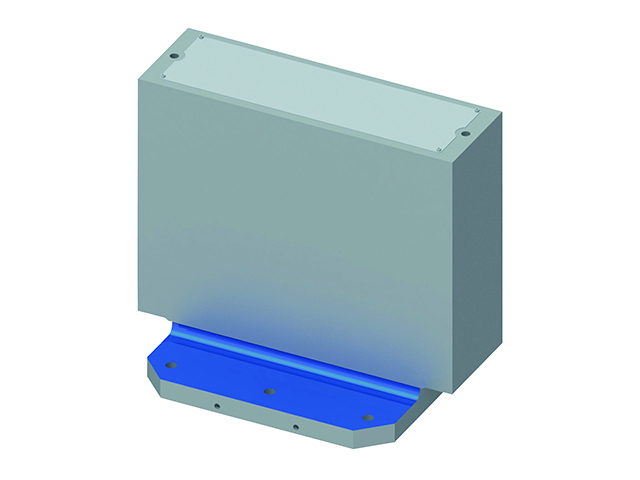

製品名	2面イケール E-9559_TOS05S-20070A

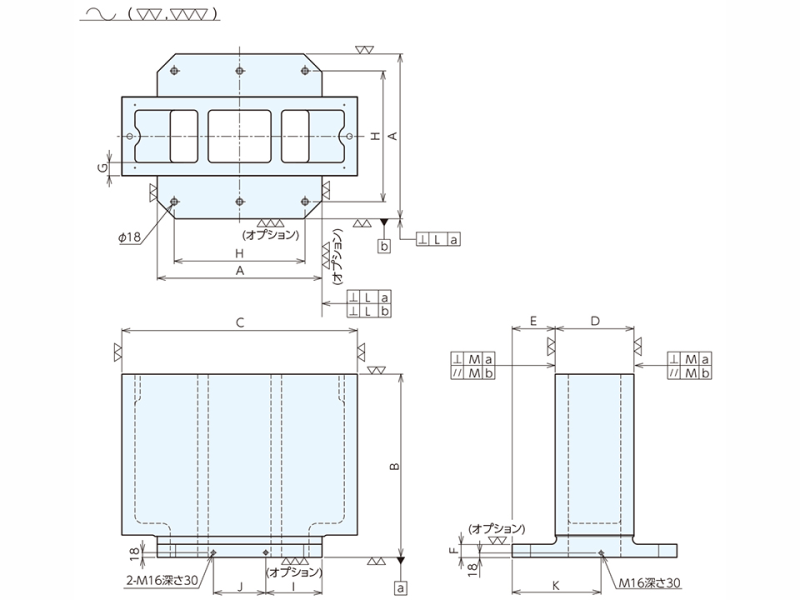

A (mm)	500
B (mm)	700
C (mm)	630
D (mm)	201
E (mm)	149.5
F (mm)	50
G (mm)	35
H (mm)	400
I (mm)	175
J (mm)	150
K (mm)	275
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 500 D : 630 H : 700
質量(kg)	349
取付穴数	6
備考	・A×Aがベース寸法、Dはポスト巾です。
メーカーHP

お問い合わせ

カタログをダウンロード
