株式会社C&Gシステムズ

EXCESS-HYBRIDⅡ

お気に入りに追加

メーカー	株式会社C&Gシステムズ
分類	CADCAM
製品名	EXCESS-HYBRIDⅡ

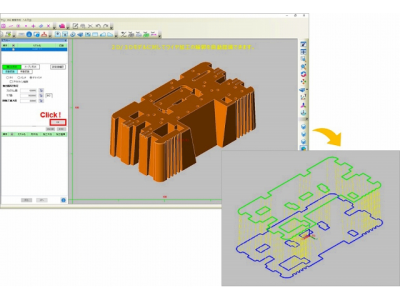

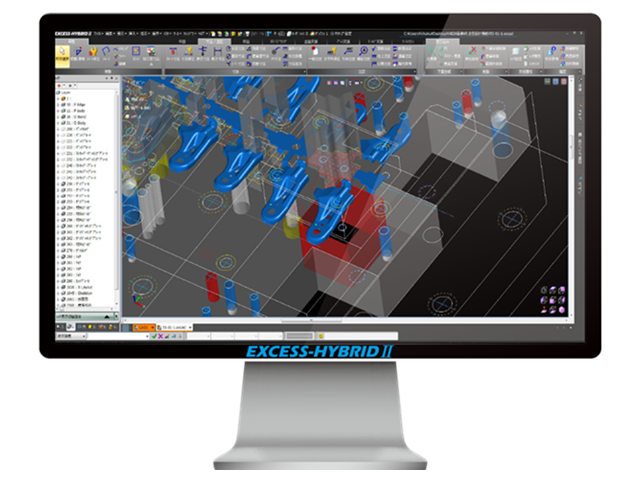

特色	「EXCESS-HYBRIDⅡ」は、独自のハイブリッド技術を搭載する金型設計製造用CAD/CAMシステムです。2Dと3Dデータの同時作業・検討を可能とし、試行錯誤を伴う金型設計に対して極めて効率的かつスピーディーに対応します。
おすすめポイント	①基本的な2D作図機能の他、3Dモデルの図面化、断面図作成が可能 ②プレス・モールド金型設計を支援する豊富な2D機能を搭載 ③標準部品の呼出し、部品表作成、組図から部品図へ自動ばらしが可能 ④オペレータ思考を中断させず直感的な操作を実現するハイブリッド表示 ⑤絞り金型要件に応じた多彩な3Dモデリングオプションをラインナップ ⑥豊富な加工パターンにより2D/3Dデータから高品位な加工データを作成
CAD機能	2次元CAD, 3次元CAD
対応フォーマット(標準)	DXF, DWG, STEP, STL, Parasolid, IGES
CAM機能(ミーリング)	2軸, 2.5軸, 3軸, 多軸
CAM機能(ワイヤー放電加工機)	2D, 3D
備考	SOLIDWORKS ＜ダイレクトトランスレータ＞ CATIA V5
メーカーHP

お問い合わせ

カタログをダウンロード
