株式会社ジェイテクト

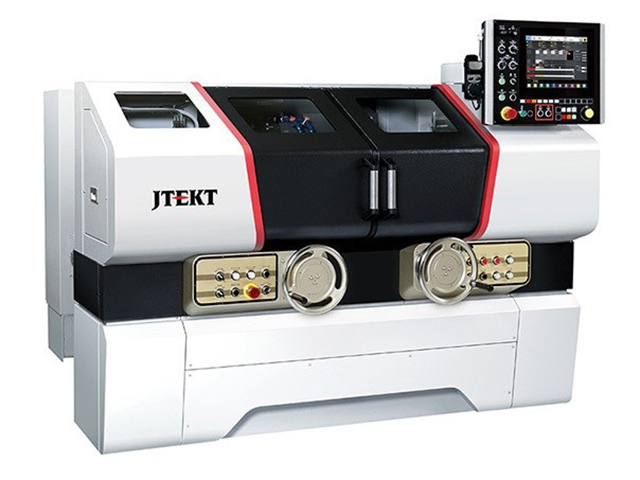

G1A25_Luxury

お気に入りに追加

メーカー	株式会社ジェイテクト
分類	円筒研削盤
型番	G1A25_Luxury
心押台形式	手動心間調整式, 油圧式等
心押台センターのテーパ	MT No.3
テーブル早送り速度 (m/min)	10, 15
テーブル最小設定単位 (mm)	0.0001
テーブル旋回角度 (°)	-0.5〜12.5
テーブル上の振り (mm)	200
工作主軸台型式	固定軸 , 回転軸兼用
工作主軸台センター	MT No.3
工作主軸台主軸回転数 (min-1)	32〜1000
センター間距離 (mm)	250
センタ支持重量 (kg)	20
最大加工径 (mm)	φ : 0〜60
砥石軸	STAT BEARING
砥石サイズ (mm)	D : 355 W : 50 d : 127
砥石周速度 (m/sec)	45
砥石台早送り速度 (m/min)	φ : 10, 15
砥石台最小設定値 (mm)	0.0001
砥石モータ	3.7/5.5
工作主軸モータ (kW)	0.9
砥石台送りモータ (kW)	1.3
テーブル送りモータ (kW)	1.3
砥石軸冷却器モータ (kW)	0.035
砥石軸受ポンプ (kW)	0.25(2P)
砥石軸潤滑ポンプモータ (kW)	0.025(4P)+0.017(2P)
研削液ポンプモータ (kW)	0.10(2P)
作動油ポンプ (kW)	0.75(2P)
洗浄用ポンプ (kW)	0.10(2P)
磁気分離機 (kW)	0.025(4P)
電気装置	電源電圧 200V、制御電圧 DC24V
機械サイズ (mm)	W : 1900 D : 2000
機械重量 (kg)	2500
砥石軸受タンク容量 (L)	5
研削液タンク容量 (L)	100
潤滑油タンク容量 (L)	8
作動油タンク容量 (L)	10
備考	・当製品は、といし台が工作物(ワーク)に対し角度を付けた状態で切り込むアンギュラ型となります。・主軸台、心押台の種類は、カタログの付属品一覧を参照ください。・テーブル早送り速度の15m/minはGC70-フレキシブル仕様選択時のものです。・手動心押台以外の心押台が付属の場合、及びテーブル前面カバー(手動開閉式)付属の場合、旋回角度に制約を受けます。・主軸回転数は、主軸台の型式によって変わる場合があります。・特別付属の固定軸・回転軸兼用の回転軸最大負荷は Max.10kg(工作物、保持具含む)です。・砥石台早送り速度の15m/minはGC70-フレキシブル仕様選択時のものです。・研削液ポンプ、洗浄用ポンプ、磁気分離機の数値は、クーラントタンクのタイプによって変わる場合があります。・定寸装置の駆動に作動油が必要な場合は、作動油タンクが必要です。・ベッド洗浄、テーブル洗浄、定寸冷却用ポンプ付きのクーラントタンク、及び磁気分離器は、特別付属品です。・機械サイズは、仕様や付属品により変わる場合があります。・研削液タンク容量は、クーラントタンクのタイプによって変わる場合があります。
