メーカー	株式会社ソディック
分類	射出成形機

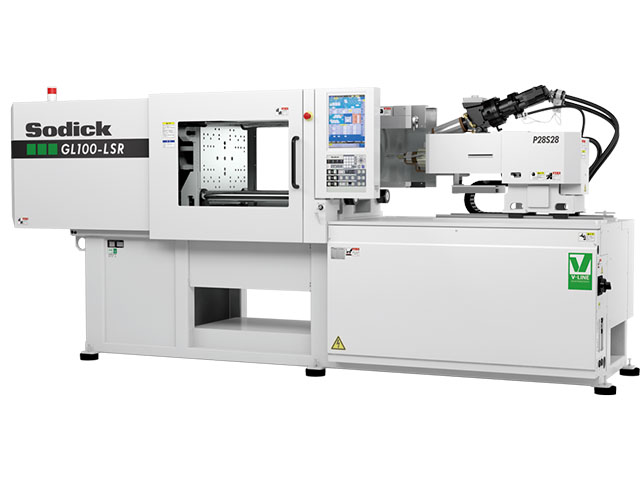

製品名	GL100-LSR(3)
型開閉方式	電動サーボボールネジ
型締方式	ロッキング直圧
最大型締力 (tnf)	980
タイバー間隔 (mm)	W : 460 L : 420
プラテン寸法 (mm)	W : 640 L : 610
デイライト (mm)	800
型開閉力(定格) (kN)	9.9
型開閉力(瞬時) (kN)	19.8
最小金型厚さ (mm)	250
最大金型厚さ (mm)	550
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	100
エジェクター突出力 (kN)	21.5
エジェクター突出保持力 (kN)	12.7
射出方式	フィードスクリュ&プランジ方式
射出駆動方式	電動射出
適応プランジャー径 (mm)	40
プランジャーストローク (mm)	200
射出容量 (cc)	251
最大射出圧力 (MPa)	210
射出率 (cm3/sec)	251
最大射出速度 (mm/sec)	200
ノズル押付力 (kN)	19.6
ユニット移動ストローク (mm)	365
スクリュー径 (mm)	40
最大スクリュー回転数 (min-1)	200
定格スクリュトルク (N･m)	411
スクリュ回転仕様	油圧
専用材料タンク容量 (L)	90
適応材料粘度 (Pa･s)	100～（中、高粘度）
ACサーボモーター容量 (kW)	4.2
油圧ポンプ用ACサーボモーター容量 (kW)	6
油圧回路圧力 (MPa)	15
温度表示ゾーン数(水温調)	2
本体サイズ (mm)	W : 4030 D : 1227 H : 1792
本体重量 (kg)	3300
備考	・デイライトは、最大型厚+最大ストロークの値です。・不断の研究により予告なく仕様の変更を行う場合があります。
