株式会社ソディック

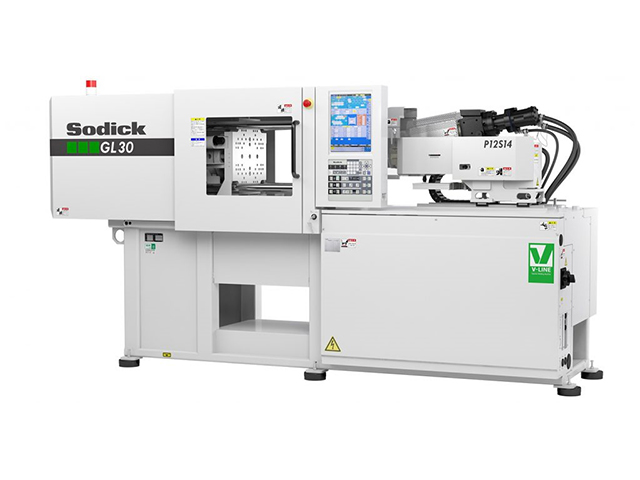

GL30(2)

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	GL30(2)
型開閉方式	電動サーボボールネジ
型締方式	ロッキング直圧
最大型締力 (tnf)	294, 392
タイバー間隔 (mm)	W : 310 L : 310
プラテン寸法 (mm)	W : 440 L : 440
デイライト (mm)	550
型開閉力(定格) (kN)	6.8
型開閉力(瞬時) (kN)	13.6
最小金型厚さ (mm)	150
最大金型厚さ (mm)	360
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	50
エジェクター突出力 (kN)	9.8
エジェクター突出保持力 (kN)	5.8
適応プランジャー径 (mm)	16
プランジャーストローク (mm)	70
射出容量 (cc)	14
最大射出圧力 (MPa)	262
射出率 (cm3/sec)	101
最大射出速度 (mm/sec)	500
ノズル押付力 (kN)	4.9
ユニット移動ストローク (mm)	280
スクリュー径 (mm)	18
最大スクリュー回転数 (min-1)	400
定格スクリュトルク (N･m)	98
可塑化射出方式	スクリュプリプラ
可塑化能力 (kg/hour)	5.3
専用材料タンク容量 (L)	68
温度制御	5点
ヒータ容量(AC)	5
ACサーボモーター容量 (kW)	2.9
油圧ポンプ用ACサーボモーター容量 (kW)	3
油圧回路圧力 (MPa)	15
本体サイズ (mm)	W : 3150 D : 1030 H : 1679
本体重量 (kg)	2000
備考	・デイライトは、最大型厚+最大ストロークの値です。・最大型締力の392kNはオプションです。・不断の研究により予告なく仕様の変更を行う場合があります。
