株式会社ソディック

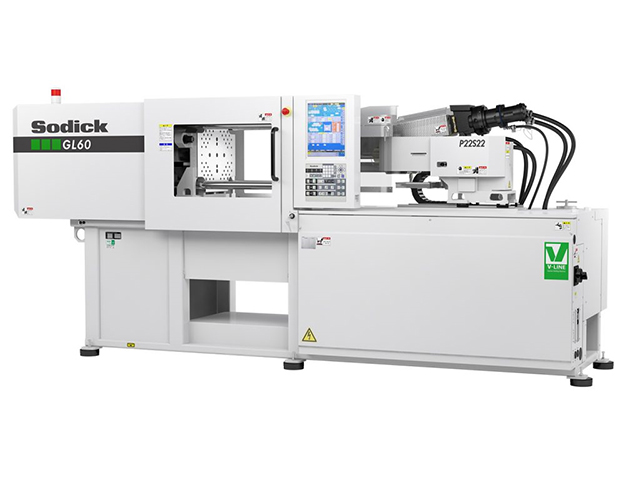

GL60-LSR(2)

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	GL60-LSR(2)
型開閉方式	電動サーボボールネジ
型締方式	ロッキング直圧
最大型締力 (tnf)	588
タイバー間隔 (mm)	W : 360 L : 320
プラテン寸法 (mm)	W : 520 L : 460
デイライト (mm)	650
型開閉力(定格) (kN)	9.9
型開閉力(瞬時) (kN)	19.8
最小金型厚さ (mm)	200
最大金型厚さ (mm)	390
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	80
エジェクター突出力 (kN)	13.7
エジェクター突出保持力 (kN)	7.8
射出方式	フィードスクリュ&プランジ方式
射出駆動方式	電動射出
適応プランジャー径 (mm)	16
プランジャーストローク (mm)	70
射出容量 (cc)	14
最大射出圧力 (MPa)	262
射出率 (cm3/sec)	40
最大射出速度 (mm/sec)	200
ノズル押付力 (kN)	4.9
ユニット移動ストローク (mm)	320
スクリュー径 (mm)	14
最大スクリュー回転数 (min-1)	200
定格スクリュトルク (N･m)	59
スクリュ回転仕様	油圧
専用材料タンク容量 (L)	68
適応材料粘度 (Pa･s)	100～（中、高粘度）
ACサーボモーター容量 (kW)	2.9
油圧ポンプ用ACサーボモーター容量 (kW)	3
油圧回路圧力 (MPa)	15
温度表示ゾーン数(水温調)	2
本体サイズ (mm)	W : 3685 D : 1136 H : 1679
本体重量 (kg)	2700
備考	・デイライトは、最大型厚+最大ストロークの値です。・不断の研究により予告なく仕様の変更を行う場合があります。
