工作機械
研削盤
円筒研削盤

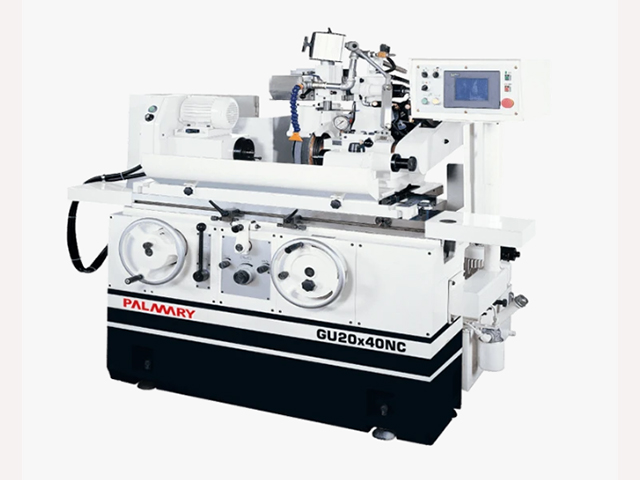

GU20×40NC
PALMARY
GU20×40NC
お気に入りに追加
お問い合わせ
メーカー
PALMARY
分類
円筒研削盤
製品名
GU20×40NC
心押軸移動量
(mm)
20
心押台センターのテーパ
MT.3
テーブル速度範囲
(mm/min)
50~4000
テーブル旋回角度
(°)
-3~12
テーブル最小オシレート量
(mm)
8
テーブルハンドル送り量(2段式)
(mm)
20(2)
テーブル上の振り
(mm)
φ200
工作主軸台旋回角度
(°)
-30~90
工作主軸台センター
MT.3
工作主軸台主軸回転数
(min-1)
10~300
工作主軸台最大負荷
(kg)
15
センター間距離
(mm)
400
最大加工径
(mm)
φ : 180
両センター最大負荷
(kg)
60
砥石サイズ
(mm)
D : 355
W : 38
d : 127
砥石周速度
(m/sec)
45
砥石台手動距離
(mm)
135
砥石台快速移動距離
(mm)
25
砥石台スライド前後位置調整量
(mm)
95(total255)
砥石台最小設定値
(mm)
0.001
砥石台ハンドル(目盛り)
(mm)
2(0.005)
砥石モータ
2.1(4P)
工作主軸モータ
(kW)
0.75(4P)
内研主軸モータ
(kW)
0.18(4P)
油圧ポンプモータ(kW)
0.37(4P)
砥石軸受ポンプ
(kW)
0.37(4P)
研削液ポンプモータ
(kW)
0.18(4P)
機械重量
(kg)
2000
特殊付属品用潤滑油タンク容量
(L)
12
油圧ユニットタンク容量
(L)
65
研削液タンク容量
(L)
100
備考
・製品の仕様とカタログの内容は、改良のため予告なしに変更することがあります。
・工作主軸台最大負荷は最長100mmの場合です。
